Zugangsklappen für Trockenbauwände: Typen, Größen, Installation und häufige Fehler

Zugangsplatten für Trockenbauwände sind bündig montierte Türen, die in Gipskartonwänden oder -decken installiert werden und einen verdeckten Wartungszugang zu Sanitärventilen, elektrischen Anschlusskästen und HVAC-Steuerungen ermöglichen. Die Angabe des falschen Paneels für den Untergrund oder die Umgebung ist der häufigste Grund für Nacharbeiten bei gewerblichen Einrichtungen – Eine Einlage, die in einem feuchten Badezimmer aufquillt, ein Rahmen, der sich in einer übergroßen rauen Öffnung verformt, oder eine feuerbeständige Baugruppe, die von einer Standardplatte durchdrungen wird, sind alles Spezifikationsfehler, die zur Behebung den vollständigen Ausbau des Rahmens erfordern. In dieser Anleitung erfahren Sie, wie Sie auswählen, installieren und fertigstellen Zugangsplatten für Trockenbauwände Beim ersten Mal richtig.

Was sind Zugangsplatten für Trockenbau und wo werden sie verwendet?

A Zugangsklappe für Trockenbauwände – auch a genannt Zugangstür zum Trockenbau oder Inspektionsluke – ist eine vorgefertigte Rahmen-Tür-Baugruppe, die so konzipiert ist, dass sie bündig in einer fertigen Gipskartonoberfläche sitzt. Die Türfront trägt eine Einlage aus Gips-, PVC- oder Zementplatten, die zur umgebenden Wand passt, so dass die Platte überstrichen werden kann, um nach der Installation praktisch unsichtbar zu werden.

Im Gewerbebau verlangen die Bauvorschriften in den meisten Märkten Zugangspunkte überall dort, wo die Serviceinfrastruktur hinter fertigen Oberflächen verborgen ist. In Wohn- und Gastronomieprojekten kommen sie in Badezimmerwänden hinter Duschventilen, über abgehängten Decken und in Küchenwänden hinter Absperrventilen vor. Die Herausforderung besteht nicht darin, ein solches zu installieren, sondern darin, den richtigen Plattentyp für die spezifische Oberfläche und Umgebung auszuwählen, bevor die Trockenbauwand fertiggestellt ist.

Arten von Zugangsplatten für Trockenbauwände : Auswahl nach Umgebung, nicht nur nach Größe

Die nützlichste Möglichkeit, zwischen zu wählen Arten von Zugangsplatten für den Trockenbau hängt von der Installationsumgebung und den Oberflächenanforderungen ab – nicht nur von der Größe. Das Einlegematerial und das Rahmendesign bestimmen, ob das Panel über Jahre hinweg seine Leistung erbringt oder innerhalb von Monaten versagt.

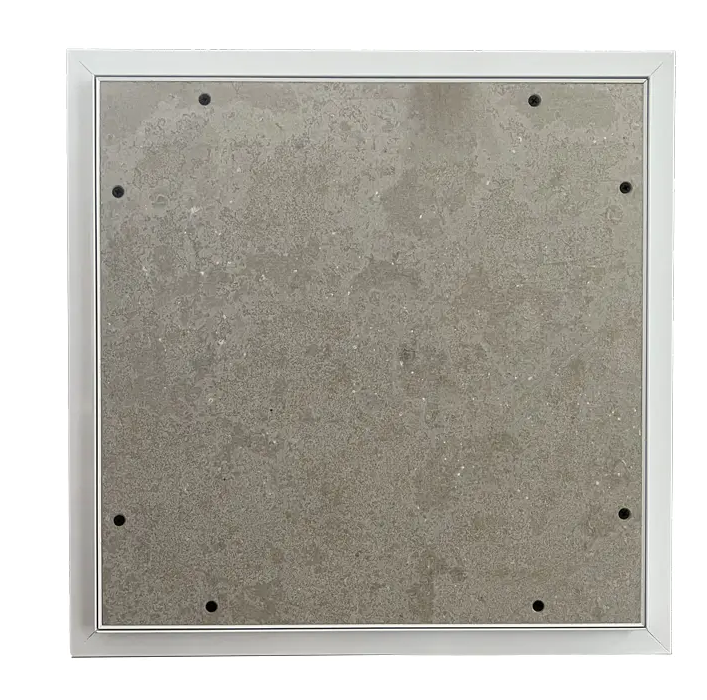

Standard-Gipseinlegeplatte – trockene Innenanwendungen

Der am häufigsten spezifizierte Typ für gewerbliche Büros, Hotelkorridore und Wohnwände in trockenen Umgebungen. Die Gipskartoneinlage wird auf die Türoberfläche geklebt und zusammen mit der umgebenden Wand gestrichen – kein sichtbarer Rahmen, keine Beschläge auf der Vorderseite und eine Fuge von 1–2 mm zwischen Tür und Rahmen ist das einzige Anzeichen dafür, dass die Platte vorhanden ist. Ein verdecktes Schnappschloss oder Hebelschloss hält die Tür geschlossen, ohne dass ein Riegelmechanismus sichtbar ist. Erhältlich in den Einlegestärken 9 mm, 12 mm, 12,5 mm und 15 mm, passend zu Standard-Trockenbauprofilen.

Feuchtigkeitsbeständige Einlegeplatte – Badezimmer und feuchte Bereiche

Standard-Gipskartonplatten quellen innerhalb von Monaten nach der Installation in feuchten Umgebungen auf, reißen und lösen sich von der Türoberfläche. Badezimmer, Großküchen, Waschküchen und alle an Nassbereiche angrenzenden Wände erfordern eine feuchtigkeitsbeständige Gipseinlage – dieselbe Spezifikation, die auch für die umgebende Trockenbauwand gilt. Der Aluminiumrahmen ist von Natur aus korrosionsbeständig; Die Beschläge sollten aus rostfreiem Stahl sein, um eine Versteifung des Scharniers bei anhaltender Feuchtigkeit zu verhindern. Shunshis Paneele mit Aluminiumrahmen und feuchtigkeitsbeständiger Einlage, wie z SA-AP337 Verwenden Sie für Fliesen-Nasswandanwendungen eine Zementplatteneinlage, die mit Fliesenklebersystemen kompatibel ist.

PVC-Einlegeplatte – Umgebungen mit hoher Luftfeuchtigkeit und ohne Farbe

Wenn die umgebende Wandoberfläche nicht gestrichen werden soll – gewerbliche Küchen mit gefliesten oder versiegelten Wänden, Pooltechnikräume oder Gastronomiebereiche – ist eine PVC-Platteneinlage die richtige Spezifikation. Die werkseitig fertiggestellte PVC-Oberfläche muss nach der Installation nicht gestrichen werden, was bei Projekten, bei denen die Lackierzeitpläne knapp sind, Zeit für die Endbearbeitung spart. PVC-Einlegeplatten sind für Brandschutzkonstruktionen nicht geeignet.

Perlenrahmenpaneel – verputzte oder gespachtelte Wände

Wenn die Wandoberfläche aus Putz oder Spachtelmasse und nicht aus gestrichenen Trockenbauwänden besteht, sorgt eine gesickte oder perforierte Rahmenplatte dafür, dass der Putz in den Rahmenflansch eindringt, anstatt darauf zu sitzen. Das Ergebnis ist nach dem Verputzen ein vollständig verdeckter Rahmen – nur das Türblatt ist sichtbar. Dies ist die Standardspezifikation für Zugangsklappen in älteren Gewerbegebäuden, die renoviert werden, wobei die umgebende Oberfläche aus Putz besteht und eine Standard-Flachflanschplatte eine sichtbare Stufe an der Rahmenkante erzeugen würde.

Brandgeschützte Zugangsklappe für Trockenbauwände – zertifizierte Wand- und Deckenbaugruppen

Wo a Zugangstür zum Trockenbau Wenn das Paneel eine feuerbeständige Wand- oder Deckenkonstruktion durchdringt, muss das Paneel über eine entsprechende, für die jeweilige Montagekonstruktion geprüfte und zertifizierte Brandschutzklasse verfügen. Übliche Bewertungen sind 30, 60, 90 und 120 Minuten. Der Einbau eines Standardpaneels in eine Nennbaugruppe stellt einen Verstoß gegen die Vorschriften dar, der bei der Inspektion festgestellt wird – und die Behebung nach Fertigstellung der Wand bedeutet die vollständige Entfernung und Ersetzung des Rahmens. Bestätigen Sie vor der Bestellung die Brandschutzanforderungen mit dem Projektingenieur.

Sicherheitspanel – Schlüsselbeschränkter Zugang in öffentlichen Bereichen

In Hotels, Krankenhäusern, Schulen und Gewerbebüros, in denen das Panel in einem öffentlich zugänglichen Bereich installiert ist, beschränkt ein Nockenschloss mit Schlüssel den Zugang nur auf autorisiertes Personal. Eine Standard-Druckriegel- oder Schraubendreher-Schlitzplatte in einem öffentlichen Flur bietet keinen sinnvollen Schutz gegen unbefugtes Öffnen. Stahlrahmenpaneele mit Hebelschlössern – wie z SS-AP210 – bieten die richtige Kombination aus lackierbarer, bündiger Oberfläche und schlüsselbeschränktem Zugang für diese Umgebungen. Weitere Einzelheiten zu den Sperrmechanismen und deren Anwendung finden Sie im Zugangsklappe aus Stahl mit Schlüsselführung .

Größen der Zugangsplatten für Trockenbauwände: So wählen Sie sie vor dem Schneiden aus

Zugangsklappe für Trockenbau Anwendungen ist in Standardgrößen von 150 × 150 mm bis 600 × 600 mm erhältlich. Die richtige Größe wird durch die Wartungsaufgabe hinter der Platte bestimmt – nicht durch den verfügbaren Platz an der Wand. Ein Panel muss groß genug sein, damit eine Hand und ein Werkzeug die dahinter liegende Komponente bedienen können, und nicht nur groß genug, um es sehen zu können.

300 × 300 mm ist die am häufigsten bestellte Größe für gewerbliche Trockenbauanwendungen. Bei mehrstöckigen Projekten senkt die Standardisierung auf eine Größe, sofern die Wartungsaufgabe dies zulässt, die Kosten pro Einheit, vereinfacht das Einreichungspaket und gibt den Anlagenteams eine einzige Ersatz-SKU auf Lager. Eine detaillierte Aufschlüsselung der Größenauswahllogik für verschiedene Anwendungen finden Sie im Größenübersicht für Zugangsklappen .

Installation der Zugangsklappe im Trockenbau : Die Schritte, die das Ergebnis bestimmen

Richtig Zugangsklappe für Trockenbauwände installation Die mechanischen Schritte dauern 30–60 Minuten. Der Endbearbeitungsprozess verlängert sich mit der Trocknungszeit um einen halben Tag. Drei Entscheidungen, die bei der Installation getroffen werden, entscheiden darüber, ob das Ergebnis unsichtbar oder spürbar unbündig ist.

1. Lokalisieren Sie den Rahmen, bevor Sie die Öffnung markieren. Verwenden Sie einen Bolzensucher, um die Bolzenpositionen zu überprüfen, bevor Sie entscheiden, wo das Paneel positioniert werden soll. Die grobe Öffnung muss zwischen den Bolzen liegen. Wenn der Versorgungszugang direkt hinter einem Pfosten liegt, muss die Platte leicht neu positioniert werden – niemals durch ein Strukturelement schneiden. Wenn die Öffnung zwischen Balken oder Pfosten verläuft und an den Seiten kein Rahmen vorhanden ist, installieren Sie vor dem Zuschneiden Nockenbretter zwischen den Pfosten, um dem Rahmen solide Verankerungspunkte zu geben.
2. Auf das Rahmeninnenmaß zuschneiden. Die grobe Öffnung in der Trockenbauwand entspricht der inneren Rahmenöffnung – nicht der Nenngröße der Platte. Der Rahmenflansch überlappt die Schnittkante auf jeder Seite um 20–25 mm. Durch das Zuschneiden auf die Nennplattengröße entsteht ein Loch, das zu groß ist, als dass der Flansch es sauber abdecken könnte. Bestätigen Sie immer die erforderlichen groben Öffnungsabmessungen anhand des Produktdatenblatts für die jeweilige zu installierende Platte.
3. Befestigen Sie den Rahmen mit Schrauben, nicht mit Klebstoff. Handelsübliche Zugangsplatten für Trockenbauwände werden mit Trockenbauschrauben durch vorgebohrte Löcher im Rahmenflansch im umgebenden Rahmen befestigt – nicht mit Klebstoff. Für ein Paneel, das unter Wartungsbelastung wiederholt geöffnet und geschlossen wird, reicht die Klebeverbindung nicht aus. Ziehen Sie die Schrauben nicht zu fest an: Aluminium- und Leichtstahlrahmen verformen sich bei zu hohem Schraubendruck und führen zum Festklemmen der Tür.
4. Testen Sie die Türausrichtung, bevor Sie fertig sind. Nachdem der Rahmen befestigt ist, schließen Sie die Tür und prüfen Sie die bündige Ausrichtung auf allen vier Seiten, bevor Sie Fugenmasse auftragen. Dies ist der letzte Punkt, an dem die Rahmenposition angepasst werden kann. Stellen Sie bei Paneelen mit verstellbarem Scharnier jetzt die Ausrichtung ein – um die Fehlausrichtung nach der Fertigstellung zu korrigieren, muss der Rahmen vollständig entfernt werden.
5. Tragen Sie die Fugenmasse in zwei dünnen, federartigen Schichten auf. Federn Sie jede Schicht 100–150 mm über den Rahmenflansch hinaus. Eine dicke Schicht erzeugt einen sichtbaren Grat an der gefiederten Kante. Zwischen den Schichten schleifen, grundieren und dann die Einlage zusammen mit der umgebenden Wand streichen. Kleben Sie vor dem Lackieren den Spalt zwischen Tür und Rahmen und die Riegelfläche ab, um zu verhindern, dass Farbe die Tür abdichtet oder in den Riegelmechanismus eindringt.

Bei Deckeninstallationen wird bei allen Paneelen mit einer Größe von 300 × 300 mm und mehr dringend empfohlen, das Paneel beim Einsetzen des Rahmens von einer zweiten Person zu stützen. Überprüfen Sie bei Überkopfmontage von Paneelen mit einer Größe von mehr als 400 × 400 mm, ob ein Sicherheitshaken oder ein Halteseil erforderlich ist, um zu verhindern, dass die Tür beim Zugriff von unten vollständig auffällt.

Häufige Spezifikationsfehler und wie man sie vermeidet

• Standardeinlage im Nassbereich. Führt innerhalb weniger Monate zum Anschwellen des Inlays, zur Delaminierung und zum Festkleben der Tür. Geben Sie bereits bei der Bestellung eine feuchtigkeitsbeständige Einlage oder eine Zementplatteneinlage für Badezimmer, Küchen oder feuchte Umgebungen an – nicht als Ersatz für den Standort.
• Inlay-Dicke stimmt nicht überein. Eine 12-mm-Einlage in einer 15-mm-Trockenbauwand sitzt sichtbar versenkt. Überprüfen Sie vor der Bestellung die Dicke der Wandplatte vor Ort. Um nach dem Lackieren ein bündiges Ergebnis zu erzielen, muss die Einlage auf der Türstirnseite exakt zur umgebenden Plattenstärke passen.
• Standardpaneel in feuerbeständiger Bauweise. Ein Codeverstoß, der bei der Inspektion gekennzeichnet wird. Bestätigen Sie die Brandschutzanforderungen vor der Bestellung – nicht erst, nachdem das Paneel installiert ist und die erste Inspektion fehlschlägt.
• Zuschnitt auf Nennmaß statt Rahmeninnenmaß. Erzeugt eine grobe Öffnung, die zu groß ist, als dass der Flansch sie abdecken könnte. Bestätigen Sie immer das erforderliche grobe Öffnungsmaß anhand des Produktdatenblatts.
• Den Spalt zwischen Tür und Rahmen überstreichen. Verschließt die Tür. Kleben Sie den Spalt vor dem Lackieren ab und entfernen Sie das Abdeckband, bevor die Farbe trocknet.

Häufig gestellte Fragen

Was ist der Unterschied zwischen einer Trockenbau-Zugangsklappe und einer Standard-Zugangsklappe?

A Zugangsklappe für Trockenbauwände ist speziell für den Einbau in Gipskartonoberflächen (Trockenbauwände) konzipiert – die Tür ist mit einer Gips-, PVC- oder Zementplatteneinlage versehen, die gestrichen oder gefliest werden kann, um sie an die umgebende Oberfläche anzupassen. Eine Standard-Zugangsklappe kann eine einfache Metalltüroberfläche verwenden, die nach der Installation sichtbar bleibt. Die Unterscheidung ist wichtig für Umgebungen, in denen die Endbearbeitung empfindlich ist und in denen die Platte nach der Fertigstellung unsichtbar sein muss.

Können Trockenbau-Zugangsplatten in Decken eingebaut werden?

Ja. Zugangsplatten für Trockenbauwände werden sowohl in Wänden als auch in Decken eingebaut. Bei Deckeninstallationen muss der Rahmen in einem stabilen Rahmen verankert werden – entweder direkt in den Balken oder in dazwischen angebrachten Nockenbrettern. Überprüfen Sie bei Überkopfmontage von Paneelen mit einer Größe von 300 × 300 mm und mehr, ob ein Sicherheitshaken oder ein Halteseil vorgesehen ist, um zu verhindern, dass die Tür beim Zugriff von unten vollständig auffällt. Für alle Deckeninstallationen über 300 × 300 mm wird ein zweiter Monteur zur Unterstützung des Paneels beim Einsetzen des Rahmens empfohlen.

Wie wähle ich zwischen einer Zugangsklappe für Trockenbauwände aus Stahl und Aluminium?

Stahlpaneele sind die richtige Spezifikation für feuerbeständige Baugruppen und Anwendungen mit hohem Verkehrsaufkommen, die maximale Rahmensteifigkeit erfordern. Aluminiumplatten sind leichter, von Natur aus korrosionsbeständig und die bevorzugte Wahl für Deckeninstallationen, Badezimmerwände sowie Küsten- oder feuchte Umgebungen, in denen Stahl einen zusätzlichen Oberflächenschutz erfordern würde. Für die meisten Innenwand- und Deckenanwendungen im Gewerbebau ist Aluminium die praktischere Spezifikation. Sehen Sie sich das Ganze an Auswahlhilfe für Aluminium-Zugangsklappen für einen detaillierten Vergleich nach Anwendungsszenario.

Welchen Riegeltyp sollte ich für eine Trockenbau-Zugangsklappe in einem öffentlichen Bereich angeben?

Ein Nockenschloss mit Schlüssel ist für jeden die richtige Spezifikation Zugangstür zum Trockenbau installiert in einem öffentlich zugänglichen Flur, einem Hotelzimmer, einer Krankenstation oder einem Schulflur. Ein Push-to-open-Schnappriegel oder ein Schraubendreher-Schlitzriegel schränkt den Zugang nicht ein und ist nur in Wartungsbereichen geeignet, in denen alle Gebäudenutzer berechtigt sind, die Platte zu öffnen. Der Riegeltyp sollte in der Spezifikationsphase bestätigt werden – der Wechsel von einem Schnappriegel zu einem Nockenschloss nach der Bestellung erfordert ein neues Panel und keinen Hardware-Austausch.

Wie lange dauert die Installation einer Trockenbau-Zugangsklappe?

Die mechanische Installation – Markieren, Schneiden, Anbringen und Befestigen des Rahmens – dauert bei einem Standard-Wandpaneel 30–60 Minuten. Der Endbearbeitungsprozess (zwei Schichten Fugenmasse, Trocknen, Schleifen, Grundieren und Streichen) verlängert sich unter Berücksichtigung der Trocknungszeit um einen halben Tag. Bei Deckeninstallationen mit Nogging dauert die strukturelle Vorbereitungsphase 30–45 Minuten. Bei Installationen in Nassbereichen mit gefliesten Türflächen dauert es nach dem Fliesenlegen 24 bis 48 Stunden, bis Kleber und Fugenmörtel aushärten, bevor die Tür voll funktionsfähig ist.
