Größenübersicht für Aluminium-Zugangsklappen

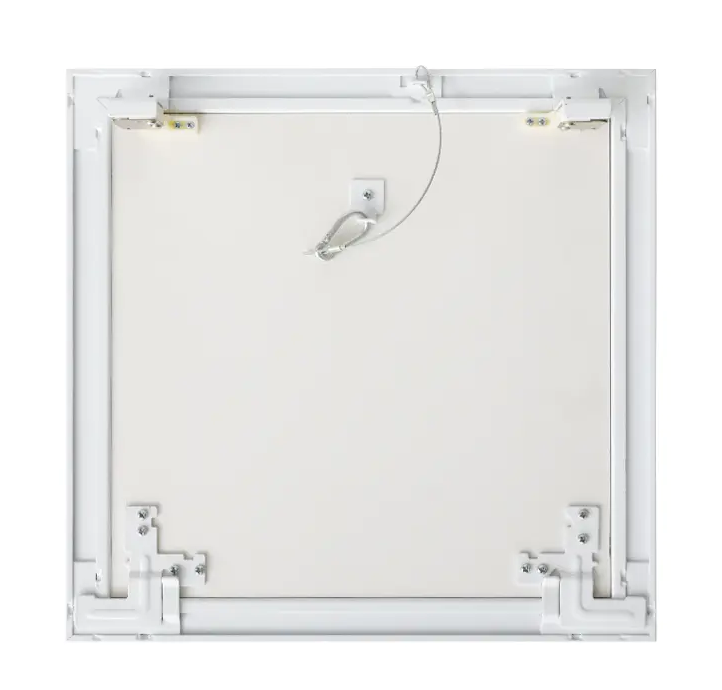

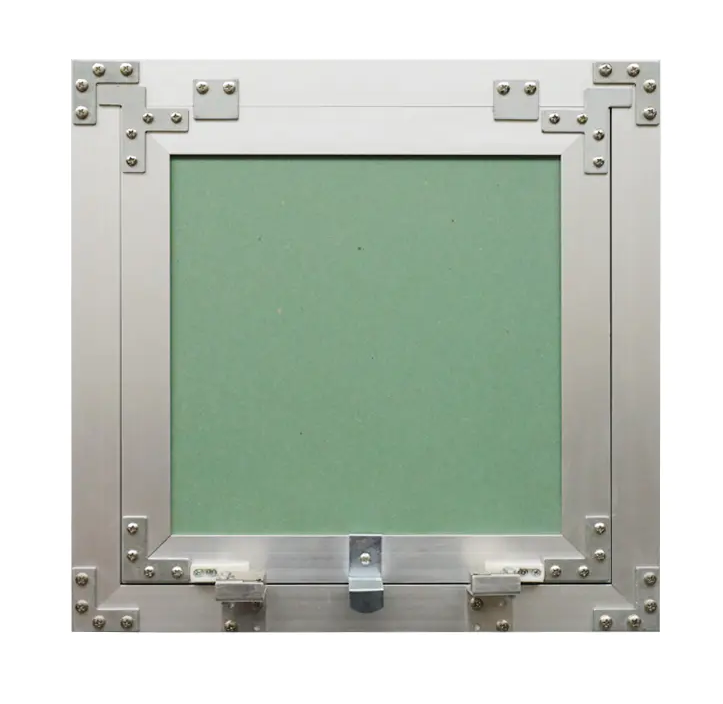

Zugangsklappe aus Aluminium Bei der Größenbestimmung kommt es auf eine Regel an: Die Schalttafelöffnung muss groß genug sein, dass eine Hand oder ein Werkzeug die zu wartende Komponente erreichen kann, und nicht nur groß genug, um sie zu sehen. Die meisten Fehler bei der Größenbestimmung passieren, wenn die Paneele so spezifiziert werden, dass sie in den verfügbaren Wandraum passen und nicht auf die dahinter liegende Wartungsaufgabe. Dieser Leitfaden behandelt die Standardgrößen, die in Gewerbe- und Wohnprojekten verwendet werden, und die Entscheidungslogik für die Wahl zwischen ihnen.

Standardgrößen von Aluminium-Zugangsklappen

Kommerzielle Aluminium-Zugangsplatten werden in einem Standardgrößenbereich hergestellt, der den üblichen Zugangsanforderungen für Versorgungsunternehmen entspricht. Die am häufigsten angegebenen Größen für Trockenbau-Wand- und Deckenanwendungen sind:

300 × 300 mm ist die Standardvorgabe Für die meisten gewerblichen Wandanwendungen in Badezimmern, Fluren und Büros – es ermöglicht die meisten Sanitär- und Elektrozugangsaufgaben, ohne dass eine Öffnung erforderlich ist, die die Wandoberfläche optisch dominiert.

So wählen Sie die richtige Größe für Ihre Anwendung

Gehen Sie von der Wartungsaufgabe aus rückwärts vor, nicht vom verfügbaren Platz an der Wand. Die richtige Dimensionierungslogik lautet:

1. Identifizieren Sie, worauf zugegriffen werden muss — Ein einzelner Kugelhahn benötigt weniger Spielraum als ein Verteiler mit mehreren Anschlüssen oder ein Filtergehäuse, das vollständig entfernt werden muss.
2. Arbeitsfreiraum hinzufügen — Die Plattenöffnung sollte auf jeder Seite mindestens 50–75 mm größer sein als das Bauteil, damit eine Hand- und Werkzeugbedienung möglich ist, ohne dass die Rahmenkante die Bewegung behindert.
3. Überprüfen Sie die Tiefe des Wand- oder Deckenhohlraums — größere Paneele haben tiefere Rahmen; Vergewissern Sie sich vor der Bestellung, dass das Rahmenprofil in den Hohlraum passt, insbesondere bei Deckeninstallationen mit flachen Aufhängungssystemen.
4. Berücksichtigen Sie Rahmenbeschränkungen — Wenn die Öffnung zwischen Ständern liegt, die in einem Mittenabstand von 400 mm oder 600 mm angeordnet sind, muss die Paneelbreite in diese Mitten passen, andernfalls müssen Nocken hinzugefügt werden. Dies schränkt die maximale Panelbreite häufig stärker ein als die Anforderungen an den Zugang zu Versorgungseinrichtungen.

Bei Projekten, bei denen Panels für mehrere Standorte spezifiziert werden, lohnt es sich, nach Möglichkeit auf eine oder zwei Größen zu standardisieren. Eine einheitliche Größe bedeutet eine Einreichung, ein Installationsverfahren und eine Ersatz-SKU für das Gebäudeteam – eine bedeutende betriebliche Vereinfachung bei mehrstöckigen Gewerbegebäuden. Weitere Hinweise zur Anpassung des Plattentyps an das Oberflächenmaterial und die Anwendung finden Sie im Auswahlhilfe für Aluminium-Zugangsklappen .

Häufig gestellte Fragen

Was ist die gängigste Größe von Aluminium-Zugangsklappen?

300 × 300 mm ist die am häufigsten spezifizierte Größe im Gewerbebau und deckt den Großteil der Zugangsanforderungen für Sanitärventile und elektrische Anschlusskästen ab. Für Projekte, bei denen eine größere Öffnung für den HLK- oder Verteilerzugang benötigt wird, ist 400 × 400 mm die nächste Standardstufe.

Können Aluminium-Zugangsklappen in Sondergrößen gefertigt werden?

Ja. Die meisten kommerziellen Hersteller bieten maßgeschneiderte Größen für nicht standardmäßige Rohöffnungen oder projektspezifische Anforderungen an. Sonderanfertigungen erfordern in der Regel bestätigte Zeichnungen mit genauen Abmessungen und können Mindestbestellmengen beinhalten. Bestätigen Sie die Lieferzeiten für kundenspezifische Größen, bevor Sie sie in einen Beschaffungsplan aufnehmen, da diese länger sind als Standardartikel auf Lager.

Entspricht die Nenngröße des Paneels der groben Öffnungsgröße?

Nein – und das ist einer der häufigsten Bestellfehler. Die Nenngröße eines Paneels bezieht sich auf die Türfläche oder die Gesamtabmessungen des Rahmens, während der grobe Öffnungsausschnitt in der Trockenbauwand mit der kleineren inneren Rahmenöffnung übereinstimmt. Bestätigen Sie die erforderliche grobe Öffnung immer anhand des Produktdatenblatts des Herstellers für die jeweilige Paneelserie, nicht allein anhand der nominalen Paneelgröße.
