Runde Zugangsklappen aus Stahl: Dimensionierung, Installation und Auswahl für Planer

Die meisten Wartungsöffnungen sind quadratisch, die Hohlräume dahinter jedoch nicht. Kanäle verlaufen in runden Bahnen, Betonplatten haben kreisförmige Kerne und viele Technikräume haben gekrümmte Wandflächen, an denen eine rechteckige Platte einfach nicht bündig anliegen kann. A Runde Zugangsklappe aus Stahl ist die direkte Antwort auf diese Geometrieinkongruenz. Es bietet eine saubere, versiegelte Öffnung, die geöffnet und geschlossen werden kann, ohne die umgebende Decke oder Wand zu verzerren. Die eigentliche Kaufentscheidung ist nicht die Form selbst, sondern der Durchmesser, das Rahmendesign, die Art der Verriegelung und die Art und Weise, wie das Paneel in der umgebenden Oberfläche abgedichtet wird. Wenn diese vier Details falsch sind, bedeutet dies in der Regel einen zweiten Besuch der Baustelle, eine nicht funktionierende Öffnung oder eine sichtbare Lücke, die repariert werden muss.

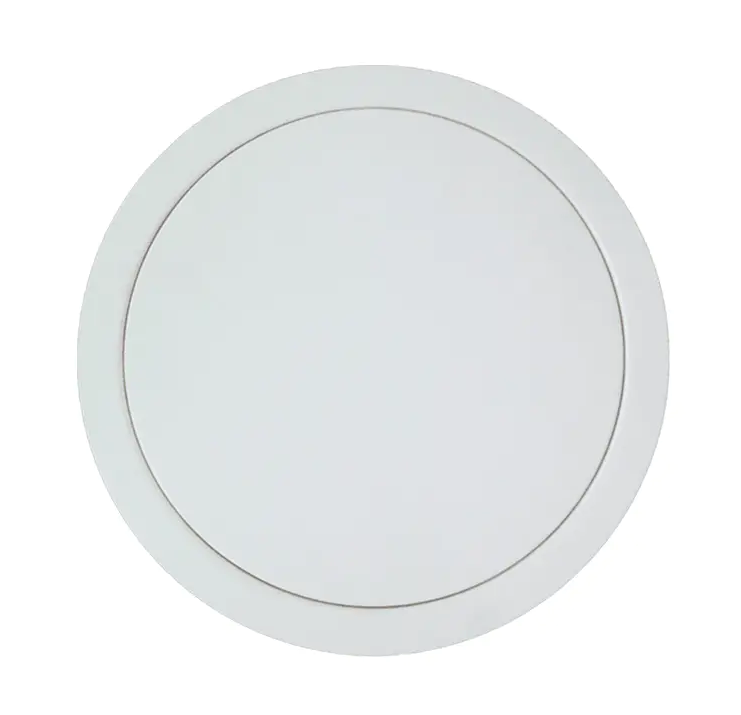

Runde Zugangsklappe aus Stahl für die Wartung von Decken und Trockenbauwänden Dieses runde Paneel passt zu runden Kanälen und Öffnungen und reduziert so den Übergangsaufwand. Pulverbeschichtete Oberfläche und Dichtungsstreifen sorgen für eine saubere, dichte Öffnung. Produkt anzeigen →

Warum ein rundes Stahlpaneel statt eines rechteckigen wählen?

Eine kreisförmige Öffnung verteilt die Last gleichmäßig über ihren Umfang und vermeidet so die Spannungskonzentrationen, die an den 90-Grad-Ecken eines rechteckigen Ausschnitts entstehen. Bei einer Decke bedeutet dies, dass die Platte weniger wahrscheinlich Haarrisse in der Gipskartonplatte verursacht, wenn sich das Gebäude setzt. In einem Kanal- oder Rohrgehäuse reduziert ein rundes Paneel den Umfang der erforderlichen Übergangsarbeiten, da es sich natürlich an die runde Leitung anpasst, für die es zugänglich sein soll.

Der Anwendungsbereich reicht über Decken hinaus. Korrosionsanfällige Leitungen in Kellern, Ventilkästen in Technikräumen und Abwasserleitungen hinter Wänden profitieren alle von einem runden Zugangspunkt, der mit einer Dichtung abgedichtet werden kann. Die runde Geometrie erleichtert auch das Streichen und Verputzen rundherum, da die Schnittkante keinen harten Winkel zum Vorbereiten aufweist.

Der Stahlvorteil

Stahl ist die Standardmaterialwahl, wenn die Platte wiederholt physischem Kontakt ausgesetzt ist. Eine kaltgewalzte Stahltür behält ihre Form besser als eine weiche Legierung und hält Schrauben gleichmäßiger fest. Eine Pulverbeschichtung oder eine verzinkte Oberfläche schützt den Stahl in feuchten und staubigen Umgebungen wie Technikräumen, Kellern und Versorgungsschächten. Für besonders starke Beanspruchung a Hochleistungs-Zugangsklappe aus verzinktem Stahl Erhöht die Türdicke und einen verstärkten Rahmen, der Verformungen unter Last widersteht.

Robuste Zugangsklappe aus verzinktem Stahl für raue Umgebungen Diese aus 2 mm starkem verzinktem Stahl gefertigte Platte ist korrosions- und verformungsbeständig und eignet sich daher für den häufigen Zugang in Technikräumen, Kellern und Schächten. Produkt anzeigen →

Wichtige Spezifikationen, die vor der Bestellung überprüft werden müssen

Drei Werte definieren eine runde Zugangsklappe: Nenndurchmesser, Rahmenstil und Verriegelungstyp. Der Nenndurchmesser ist die vom Hersteller angegebene Plattengröße, während die grobe Öffnung, die Sie in den umgebenden Untergrund schneiden, normalerweise etwas größer ist. Überprüfen Sie immer die vom Hersteller empfohlenen Öffnungsmaße, anstatt sich nur auf das Etikett zu verlassen. Eine nützliche Referenz finden Sie hier Anleitung zur Größe und Bemaßung der Zugangsklappe .

Die Tabelle zeigt typische Ankerpunkte, die tatsächliche grobe Öffnungstoleranz ist jedoch ein Spezifikationsdetail. Ein gesickter Rahmen verbirgt einen breiteren Schnitt, während ein bündiger Rahmen eine sauberere Kante und eine genauere Öffnung erfordert. Wenn die grobe Öffnung zu groß ist, sitzt der Rahmen nicht bündig und der Riegel kann klemmen. Ist die Rohöffnung zu klein, wird die Rahmenkante nicht abgedeckt und es bleibt ein sichtbarer Spalt zurück. Wenn Sie mit Gipskartonplatten oder Putz arbeiten, lesen Sie hier die empfohlene Vorbereitungsprozedur Gips- und Verputzanleitung bevor du schneidest.

Rahmen-, Verriegelungs- und Finish-Entscheidungen, die sich auf die langfristige Leistung auswirken

Rahmenstile

Der Rahmen bestimmt, wie schnell ein Panel in der Oberfläche verschwindet. Bei den meisten Deckenanwendungen deckt ein gebördelter oder geflanschter Rahmen die Schnittkante ab und verträgt leicht unregelmäßige Schnitte. Ein versenkter Rahmen ergibt einen nahezu bündigen Abschluss in Gipskartonplatten, erfordert jedoch eine sorgfältigere Rahmung und Endbearbeitung. Es reduziert auch den sichtbaren Metallanteil, was in Krankenhäusern und Hotels wichtig ist, wo die Oberfläche durchgehend aussehen muss. Ein Aufputzrahmen ist die schnelle Nachrüstmöglichkeit, ragt allerdings weiter von der Wand hervor und ist dort, wo es auf die Ästhetik ankommt, weniger geeignet.

Riegeltypen

Die Riegelauswahl steuert, wer problemlos auf den Raum zugreifen kann. Druckverschlüsse sind ideal für routinemäßige Wartungsarbeiten, bei denen kein Schlüssel benötigt wird. Sie eignen sich auch gut für Deckenpaneele, die von unten mit einem Haken oder Polster geöffnet werden. Schlüsselschlösser schützen öffentliche Bereiche wie Hotels, Krankenhäuser und Einkaufszentren. Budgetschlösser sind für seltene Kanalinspektionen akzeptabel, bieten aber keine wirkliche Sicherheit. Bei runden Paneelen sind einige Riegeldesigns durch die Krümmung der Tür eingeschränkt. Überprüfen Sie daher die Riegeloptionen des Produkts, bevor Sie Ihre Spezifikation festlegen.

Oberflächenbeschaffenheit

Pulverbeschichteter Stahl ist der Standard für Innenverkleidungen und in einer breiten Farbpalette erhältlich. Bei Feuchtigkeit ist verzinkter oder verzinkter Stahl besser geeignet. Bei Rauchschutz- oder Brandschutzanwendungen muss die Oberfläche mit der getesteten Konfiguration des Systems übereinstimmen, da eine nicht zugelassene Beschichtung die Leistung des Paneels bei Hitze beeinträchtigen kann.

Feuerbeständige runde Paneele: Was ist zu überprüfen?

Ein feuerbeständiges rundes Stahlpaneel ist eine legitime Spezifikation, muss aber als rundes Paneel geprüft werden. Sie sollten die Brandschutzklasse nicht für ein rechteckiges Paneel annehmen und davon ausgehen, dass die gleiche Brandschutzklasse auch für ein rundes Produkt gilt. Fordern Sie den Brandtestbericht an, notieren Sie die Wand- oder Deckenmontage, in der er getestet wurde, und bestätigen Sie den getesteten Durchmesser. Wenn im Prüfbericht nur 300 mm aufgeführt sind und Sie 450 mm benötigen, erstreckt sich das Zertifikat möglicherweise nicht auf Ihre Größe.

In Gesundheits- und Hotelprojekten sind in Flurwänden und Schachtdecken häufig feuerfeste Revisionsklappen erforderlich. Eine feuerbeständige Stahlplatte mit einem Zugangsklappe aus feuerfestem Stahl besteht im Allgemeinen aus einer feuerbeständigen Platte, einem stärkeren Rahmen und einem Riegel, der unter Druck geschlossen bleibt. Wenn Ihr Projekt ein bestimmtes Brandschutzverhalten erfordert, geben Sie die Prüfnorm an und verlassen Sie sich nicht auf eine allgemeine Produktbeschreibung. Brandschutzbestimmungen verlangen oft ein deutliches Schild, das die Einstufung des Panels angibt. Planen Sie daher ein Klebeetikett oder eine kleine Plakette ein.

Feuerbeständige Zugangsklappe für Wand- und Deckenanwendungen Mit einem 5 mm starken verzinkten Rahmen und Federriegel erfüllt dieses Paneel die Brandschutzanforderungen in Fluren und Schächten und erfordert eine ordnungsgemäße Installation und eine klare Beschriftung. Produkt anzeigen →

Einbau in Trockenbau-, Putz- und abgehängte Decken

Die ordnungsgemäße Installation unterscheidet eine funktionsfähige Zugangsklappe von einem wiederkehrenden Problem. Der Ablauf ist einfach:

1. Markieren Sie die Mitte und den Durchmesser der Öffnung auf dem Untergrund.
2. Schneiden Sie das Loch mit einer Lochsäge oder einem Sägeblatt, das dem Plattendurchmesser entspricht.
3. Entfernen Sie lose Rückstände und prüfen Sie, ob die Öffnung frei ist.
4. Setzen Sie den Paneelrahmen ein und prüfen Sie, ob die Platte waagerecht und lotrecht ist.
5. Befestigen Sie den Rahmen mit den vorgesehenen Schraubenlöchern am Untergrund.
6. Versiegeln Sie den Umfang mit einem zugelassenen Dichtmittel, wenn der Raum Luftdichtheit oder Feuchtigkeitskontrolle erfordert.
7. Testen Sie die Tür, den Riegel und das Scharnier, bevor Sie den umgebenden Abschluss fertigstellen.

Jeder Schritt zählt. Eine zu feste Befestigung kann einen dünnen Stahlrahmen verformen; eine zu lockere lässt die Tür spielen. Installieren Sie bei abgehängten Decken eine starre Stütze hinter dem Paneel. Die Deckenplatte allein trägt nicht das Gewicht einer Stahlplatte, und eine Platte, die nur mit einer Platte verschraubt ist, wird innerhalb von Monaten durchhängen und sich nicht mehr richtig ausrichten. Dieser Schritt wird häufig übersehen, obwohl er am häufigsten zu einem Garantieanspruch führt.

Wenn die Platte Wasser oder Kondenswasser ausgesetzt ist, tragen Sie ein zugelassenes Dichtmittel um die Rahmenkante auf. Dies verhindert, dass feuchte Luft in den Hohlraum eindringt und schützt den Stahl vor Korrosion. Paneele in Sanitärbereichen profitieren außerdem von einer geschlossenzelligen Dichtung an der Tür, die den Luftaustritt reduziert und dabei hilft, Gerüche einzudämmen.

Überlegungen zur Beschaffung für Großhändler und Planer

Wenn Sie runde Zugangsplatten aus Stahl für ein Projekt oder einen Vertriebsbestand beschaffen, überprüfen Sie die folgenden Details schriftlich:

• Materialspezifikation: kaltgewalzter Stahl, verzinkter Stahl oder Edelstahl.
• Türstärke: 1,0 mm ist Standard; 1,2 mm ist robust.
• Beschichtung: Pulverbeschichtung, Verzinkung oder blanker Stahl.
• Verschlusstyp und Scharnierkonfiguration, einschließlich der Öffnungsrichtung.
• Untergrundverträglichkeit: Trockenbau, Putz, Mauerwerk oder abgehängte Decke.
• Mindestbestellmenge, Lieferzeit und akzeptierte Toleranzen.

Die schriftliche Ausarbeitung dieser Angaben ermöglicht einen gleichberechtigten Vergleich von Angeboten. Fordern Sie für Großhandelskäufer physische Muster an, bevor Sie eine Containerbestellung aufgeben. Überprüfen Sie die Schweißnaht am Rahmen, schließen und öffnen Sie die Tür einige Male und vergleichen Sie die angegebenen groben Öffnungsmaße mit dem tatsächlichen Paneel. Eine Fabrik, die einen klaren Qualitätskontrollstandard veröffentlicht, kann leichter zur Rechenschaft gezogen werden als eine, die nur einen Katalog verschickt.

Wenn ein Projekt einen benutzerdefinierten Durchmesser erfordert, überprüfen Sie vor der Festlegung die Werkzeugpalette des Herstellers. Eine Fabrik mit einer etablierten Rundplattenlinie kann in der Regel einen bestimmten Durchmesser mit relativ kurzer Vorlaufzeit bearbeiten. Wenn der Durchmesser ungewöhnlich ist, erkundigen Sie sich nach der Mindestbestellmenge, da die Werkzeugkosten möglicherweise auf die Bestellung verteilt werden müssen.

Die beste runde Zugangsklappe aus Stahl ist nicht die mit dem größten Durchmesser oder der aufwändigsten Verriegelung. Es ist dasjenige, das zu Ihrer Öffnung, dem Material, in das Sie schneiden, und den Menschen, die es verwenden werden, passt. Überprüfen Sie die geprüfte Brandschutzklasse, bestätigen Sie die genauen Schnittmaße und bestellen Sie eine zuverlässige Tür, die auch nach der Übergabe des Gebäudes ihre Form behält.
