Leitfaden für rechteckige Zugangsklappen: Größen, Materialien und Installationstipps

Eine rechteckige Zugangsklappe ist eines der leisen Arbeitspferde des modernen Bauwesens. Es sitzt bündig in einer Wand oder Decke, zieht fast keine Aufmerksamkeit auf sich und erspart einem Wartungsteam dann eines Tages das Schneiden eines Lochs in eine fertige Oberfläche, nur um an ein Ventil, eine Klappe oder einen Anschlusskasten zu gelangen. Wir stellen diese Paneele seit 2005 her und die Fragen, die wir von Käufern, Auftragnehmern und Ingenieuren hören, sind bemerkenswert konsistent: Welche Größe benötige ich, welches Material soll ich wählen, muss es feuerbeständig sein und wie passt es eigentlich hinein?

Dieser Leitfaden beantwortet diese Fragen im Klartext. Ganz gleich, ob Sie als Importeur einen Katalog erstellen, als Bauunternehmer die Preise für den Hotelausbau festlegen oder als Ingenieur eine Spezifikation prüfen, es gelten die gleichen Grundsätze. Stellen Sie den Rahmen, das Paneelblatt und die Öffnungsgröße richtig ein, und der Rest der Arbeit läuft reibungslos.

Was ist eine rechteckige Zugangsklappe?

In seiner einfachsten Form ist eine rechteckige Zugangsklappe eine gerahmte Öffnung mit einer aufklappbaren, verschiebbaren oder abnehmbaren Tür, die einen kontrollierten Zugang zu verdeckten Gebäudetechnik ermöglicht. Das Rechteck dominiert bei Wand- und Deckenarbeiten, da es den Modulen folgt, in denen Trockenbau-, Gipskarton- und abgehängte Deckenplatten tatsächlich installiert werden.

Jedes Panel, so einfach es auch aussieht, besteht aus fünf Teilen:

• Ein Rahmen, der in der Wand, Decke oder im Kanal befestigt wird.
• Eine Tür oder ein Flügel, der aus massivem Metall, Gipskarton oder einem Verbundwerkstoff bestehen kann.
• Ein Scharniersystem, entweder verdeckt, im Klavierstil oder vollständig abnehmbar.
• Ein Schloss oder Riegel, vom einfachen Druckschloss bis zum Nockenschloss mit Schlüssel.
• Dichtungskomponenten wie Intumeszenzstreifen, Akustikdichtungen oder Feuchtigkeitsdichtungen.

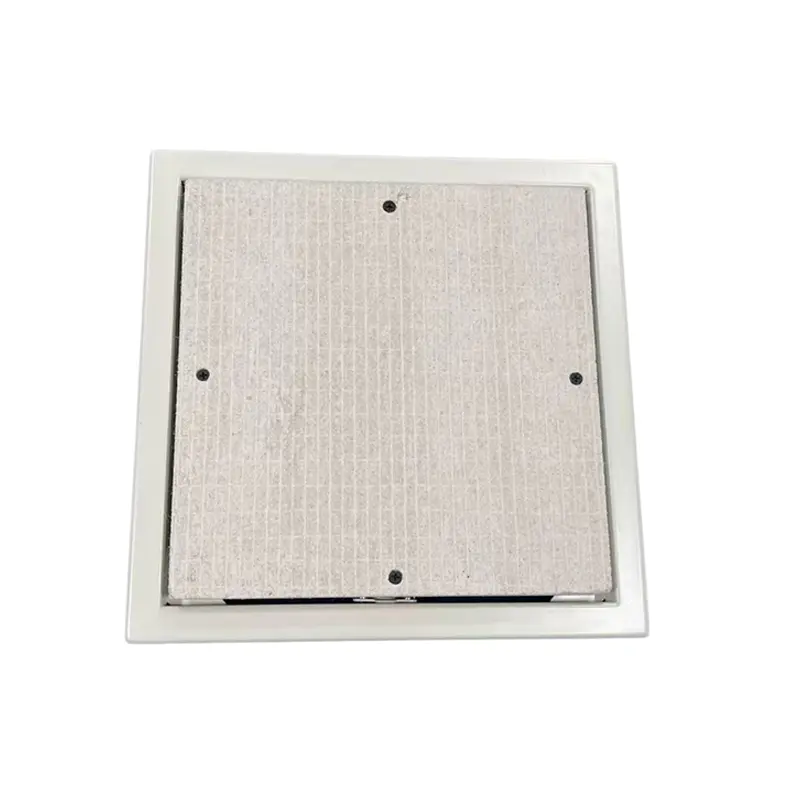

In der Praxis sind zwei Familien am wichtigsten. Aufputzpaneele liegen auf der fertigen Fassade auf und eignen sich ideal für Nachrüstungen. Verdeckte Paneele, oft auch als Bilderrahmen oder Perlenrahmen bezeichnet, werden verputzt oder eingespachtelt, so dass nur eine feine Schattenlinie sichtbar bleibt. Beide werden als standardmäßige rechteckige Einheiten in einer Vielzahl von Öffnungsgrößen hergestellt.

Das richtige Material auswählen

Die Materialauswahl beeinflusst Gewicht, Haltbarkeit, Kosten und das Verhalten der Platte in einem Brandabschnitt oder einem feuchten Raum. Die folgende Tabelle fasst die vier Optionen zusammen, die wir Großhandels- und Projektkäufern am häufigsten anbieten.

SS-AP001 Zugangstür SS-AP001 Finnland Hot Sales Zugangstür Produkt anzeigen →

Stahl bleibt die Standardwahl für gewerbliche Arbeiten, da er eine Pulverbeschichtung akzeptiert, ein Schloss zuverlässig hält und in eine getestete Feuerlöschanlage eingebaut werden kann. Aluminium gewinnt dort, wo Gewicht, Korrosionsbeständigkeit oder ein sauberes architektonisches Finish wichtiger sind. Wenn Sie diese beiden gegeneinander abwägen, ist unsere technische Aufschlüsselung von Stahl- oder Aluminium-Zugangsplatten behandelt Dicke, Beschichtungen, Lastverhalten und Stückkosten im Detail.

Dimensionierung einer rechteckigen Zugangsklappe

Bei den meisten Projekten scheitert die Größe, und zwar fast immer aus dem gleichen Grund: Das Panel wird ausgewählt, bevor irgendjemand die Ausrüstung misst, die es passieren muss. Eine Revisionsklappe ist keine dekorative Verkleidung. Es muss Platz für eine menschliche Hand, ein Werkzeug, einen Filter oder eine ganze Pumpenbaugruppe bieten und genügend Spielraum lassen, damit sich der Gegenstand bewegen kann, sobald er sich im Inneren befindet.

Gehen Sie diese Punkte durch, bevor Sie eine Größe festlegen:

1. Messen Sie das breiteste und höchste Bauteil, das durch die Öffnung passen muss, und fügen Sie dann auf allen Seiten Arbeitsfreiraum hinzu.
2. Überprüfen Sie die Tiefe hinter der fertigen Fläche, einschließlich Isolierung, Bolzen und allen nahe der Oberfläche verlaufenden Leitungen.
3. Bestätigen Sie die Größe der strukturellen Öffnung, nicht die Größe der sichtbaren Vorderseite, da sich die Rahmen zwischen Aufputz- und verdeckten Modellen unterscheiden.
4. Legen Sie die Dreh- oder Heberichtung der Tür fest und stellen Sie sicher, dass sie durch nichts blockiert wird.
5. Erfassen Sie den Wand- bzw. Deckenaufbau, da die Putzstärke die endgültige Laibung verändert.

Standardmäßige rechteckige Größen decken die meisten Anforderungen ab, aber Projekte mit engen Toleranzen enden meist mit einer kundenspezifischen Einheit. Unsere Referenzseite auf Größen und Abmessungen der Zugangsklappen legt die gemeinsamen Module, Toleranzbereiche und strukturellen Öffnungszahlen fest, nach denen wir in der Produktion arbeiten.

Brandschutz, Akustik und Feuchtigkeit

Sobald Größe und Material festgelegt sind, entscheiden drei Leistungsfragen über die endgültige Spezifikation.

Feuerleistung

Bei einer feuerfesten Zugangsklappe handelt es sich nicht einfach um eine Stahlplatte mit beigefügtem Zertifikat. Es hängt vom Rahmen, der intumeszierenden Dichtung, den Scharnier- und Verriegelungsbeschlägen und dem Untergrund ab, in den es eingebaut wird – alles zusammen als System getestet. Paneele, die für eine Ein-Stunden-Abteilung ausgelegt sind, erbringen diese Leistung nicht, wenn sie in eine ungeprüfte Wand eingebaut werden oder wenn die Dichtung beim Verputzen beschädigt wird. Bewahren Sie die Zertifizierungsdokumente bei der Projektakte auf, da die Bauaufsicht danach fragen wird.

SS-AP111 Brandschutz-Zugangspanel BRANDSCHUTZSCHUTZ-ZUGANGSPANEL IM NEUEN DESIGN Produkt anzeigen →

Akustische Leistung

Schallschutzpaneele sind in Hotels, Krankenhäusern und Wohngebäuden wichtig, wo ein Paneel über einer Schlafzimmertür die Leistung einer ganzen Trennwand stillschweigend zunichte machen kann. Achten Sie auf eine Dichtung rund um den Rahmen und einen massiven oder mineralgefüllten Kern anstelle einer hohlen Platte.

Feuchtigkeit und Hygiene

Wählen Sie in Badezimmern, Küchen und Technikräumen einen feuchtigkeitsbeständigen Kern oder eine beschichtete Metallplatte. Bei Projekten im Gesundheitswesen sind glatte, leicht abwischbare Oberflächen und ein fester Verriegelungsmechanismus wichtiger als das Aussehen des Panels.

Einbau in Trockenbau-, Putz- und abgehängte Decken

Der Einbau einer Platte ist einfach, wenn die Öffnung ordnungsgemäß vorbereitet wurde, und frustrierend, wenn dies nicht der Fall ist. Die folgende Reihenfolge empfehlen wir Installationsteams.

1. Markieren Sie die strukturelle Öffnung anhand der Installationszeichnung des Paneels, schneiden Sie sie dann leicht innerhalb der Linie ab und schneiden Sie sie passend zu.
2. Fügen Sie Rahmen oder Noggins um die Öffnung herum hinzu, sodass der Rahmen eine solide, quadratische Unterlage zum Befestigen hat.
3. Setzen Sie den Rahmen in die Öffnung ein, prüfen Sie, ob er eben und bündig ist, und befestigen Sie ihn dann mit den mitgelieferten Schrauben im empfohlenen Abstand.
4. Bei verdeckten Paneelen die Wulstkante überstreichen oder verputzen und die Oberfläche aushärten lassen, bevor die Tür geöffnet wird.
5. Stellen Sie Scharnier und Riegel so ein, dass die Tür mit gleichmäßigem Druck schließt, und testen Sie dann das Schloss mehrmals.
6. Schützen Sie das Panel bei den restlichen Gewerken und entfernen Sie die Schutzfolie erst bei der Übergabe.

Deckenpaneele verdienen besondere Aufmerksamkeit, da die Schwerkraft gegen das Scharnier arbeitet und jeder Riegel unter Last steht. Schwerere Blätter erfordern einen stärkeren Rahmen und in vielen Fällen eine Sicherheitskette.

Wo rechteckige Zugangsklappen verwendet werden

Die Nachfrage kommt von einer überraschend breiten Palette von Gebäuden, und jedes Gebäude tendiert dazu, unterschiedliche Merkmale zu priorisieren.

• Gesundheitseinrichtungen, in denen Hygiene, abwischbare Oberflächen und zuverlässige Verriegelung unerlässlich sind.
• Hotels, in denen Gästezimmer auf Ruhe angewiesen sind, bündige Paneele und Technikräume benötigen größere Serviceöffnungen.
• HVAC-Installationen, bei denen Kanalzugangstüren Filterwechsel, Klappeneinstellung und Reinigung ermöglichen.
• Gewerbliche Büros und Einzelhandelsgeschäfte, in denen Deckenhohlräume Kabel, Ventile und Steuerungen verbergen.
• Wohnblöcke, in denen Steigleitungen und Zähler einen regelmäßigen Inspektionszugang benötigen.
• Industrieanlagen, in denen schwerere Platten ein häufiges Öffnen tolerieren.

SA-AP320 Schiebe-Zugangsklappe aus Aluminium SA-AP320 SCHIEBBARES ALUMINIUM-ZUGANGSPANEL Produkt anzeigen →

Für alle gilt die gleiche Regel: Das Paneel sollte in der Entwurfsphase festgelegt und nicht nach Abschluss der Fertigstellung hinzugefügt werden.

Großhandelsbeschaffung, MOQ und OEM-Optionen

Für Importeure und Händler folgen in der Regel die kommerziellen Fragen den technischen. Mindestbestellmengen hängen vom Material, der Ausführung und davon ab, ob das Panel eine Standardgröße oder eine Sonderanfertigung hat; Eine Serie verzinkter Standardeinheiten ist natürlich einfacher zu planen als eine gemischte Bestellung pulverbeschichteter Farben in fünf Größen.

Die Qualitätskontrolle ist der Bereich, in dem sich ein Werksbesuch amortisiert. Erfragen Sie die Prüfschritte, den Stichprobenplan und den Mängelstandard vor Auftragserteilung schriftlich, damit beide Seiten bei der Vorversandkontrolle anhand des gleichen Dokuments messen können. Käufer, die ihre eigene Marke auf dem Karton, dem Etikett oder dem Blatt selbst haben möchten, sollten die OEM-Anforderungen frühzeitig ansprechen, da Werkzeuge, Druckplatten und Verpackungsgrafiken die Vorlaufzeit erhöhen.

Wir produzieren in Deqing, Zhejiang, in einem Werk von rund 30.000 Quadratmetern, arbeiten nach einem ISO 9001-Qualitätssystem und liefern in mehr als 90 Länder. Wenn Ihr Projekt eine rechteckige Zugangsklappe benötigt, die nicht im Standardsortiment enthalten ist, kann unser Ingenieurteam in der Regel einen vorhandenen Rahmen anpassen, anstatt bei Null anzufangen.

Die Spezifikation gleich beim ersten Mal richtig machen

Eine rechteckige Zugangsklappe kostet im Vergleich zu den Diensten, die sie schützt, sehr wenig, ist jedoch die Komponente, die am häufigsten in letzter Minute ausgewählt wird. Wenn Sie sich in der Entwurfsphase eine Stunde Zeit nehmen, um die Öffnungsgröße, das Material, die Brand- oder Akustikanforderungen und die Installationsdetails zu bestätigen, können Sie weitaus mehr sparen als vor Ort. Wenn Sie sich nicht sicher sind, welches Paneel zu einem bestimmten Wandaufbau oder Fach passt, senden Sie uns die Zeichnung und die Leistungsanforderung – wir sagen Ihnen ehrlich, welcher unserer Rahmen passt und welcher nicht.
