Der vollständige Leitfaden für Zugangsluken: Typen, Installation und Tipps

Ein Zugangsluke ist ein Paneel, eine Tür oder eine Öffnung, die in Böden, Decken, Wände oder Dächer eingebaut ist und den Zugang zu verborgenen Räumen – wie Kriechkellern, Dachbodenhohlräumen, mechanischen Durchgängen oder Versorgungsbereichen – ermöglicht, ohne dass umliegende Strukturen abgerissen werden müssen. Die richtige Zugangsluke erspart stundenlange kostspielige Wartungsarbeiten und ist in vielen Bauvorschriften für verdeckte mechanische und elektrische Systeme gesetzlich vorgeschrieben. Dieser Leitfaden behandelt alle wichtigen Typn, die für sie geltenden Normen, die Auswahl der richtigen Luke für Ihre Anwendung sowie bewährte Vorgehensweisen für Installation und Wartung.

Was ist eine Zugangsluke und warum ist sie wichtig?

Zugangsluken dienen als Tor zwischen bewohnten Räumen und verborgener Infrastruktur. Sanitär-Absperrventile, elektrische Anschlusskästen, HVAC-Leitungen und strukturelle Inspektionspunkte sind alle auf Luken für die routinemäßige Wartung angewiesen. Ohne sie besteht bei jedem Wartungseinsatz die Gefahr, dass fertige Oberflächen aufgerissen werden – was zu Reparaturkosten führt, die den ursprünglichen Lukenpreis schnell um das Fünffache oder mehr übersteigen.

Über den Komfort hinaus erfüllen Zugangsluken wichtige Sicherheits- und Codefunktionen:

• Abschnitt 1209 des International Building Code (IBC) schreibt Zugangsöffnungen für Kriechkeller und Dachböden vor.
• NFPA 96 schreibt barrierefreie Paneele in gewerblichen Küchenabgassystemen vor.
• UL-gelistete Feuerschutzluken gewährleisten die erforderliche Feuerwiderstandsklasse in Boden-/Deckenbaugruppen.
• OSHA 29 CFR 1910.23 deckt Bodenöffnungen und die zum Schutz der Arbeitnehmer erforderlichen Leitplanken oder Abdeckungen ab.

In Gewerbegebäuden kann das Versäumnis, konforme Zugangsluken bereitzustellen, zu fehlgeschlagenen Inspektionen, Projektverzögerungen und erheblichen Geldstrafen führen – in Ländern mit strenger Durchsetzung manchmal mehr als 10.000 US-Dollar pro Verstoß.

Haupttypen von Zugangsluken

Zugangsluken werden hauptsächlich nach ihrem Montageort und den Leistungsanforderungen dieser Umgebung kategorisiert. Das Verständnis dieser Kategorien ist der Ausgangspunkt jeder Spezifikationsentscheidung.

Bodenzugangsluken

Bodenluken sind so konzipiert, dass sie dem Fußgängerverkehr und in Industrieumgebungen der Belastung durch Gabelstapler standhalten. Sie werden mit versenkten Abdeckungen hergestellt, sodass sie bündig mit der umgebenden Oberfläche abschließen. Zu den gängigen Rahmenmaterialien gehören feuerverzinkter Stahl (für Außen- oder Nassbereiche) und Aluminium (für gewichtsempfindliche Anwendungen). Eine standardmäßige einflügelige Bodenluke für ein Gewerbegebäude misst normalerweise 24 x 24 Zoll, für den Zugang zu großen Geräten sind jedoch Sondergrößen bis zu 96 x 96 Zoll erhältlich.

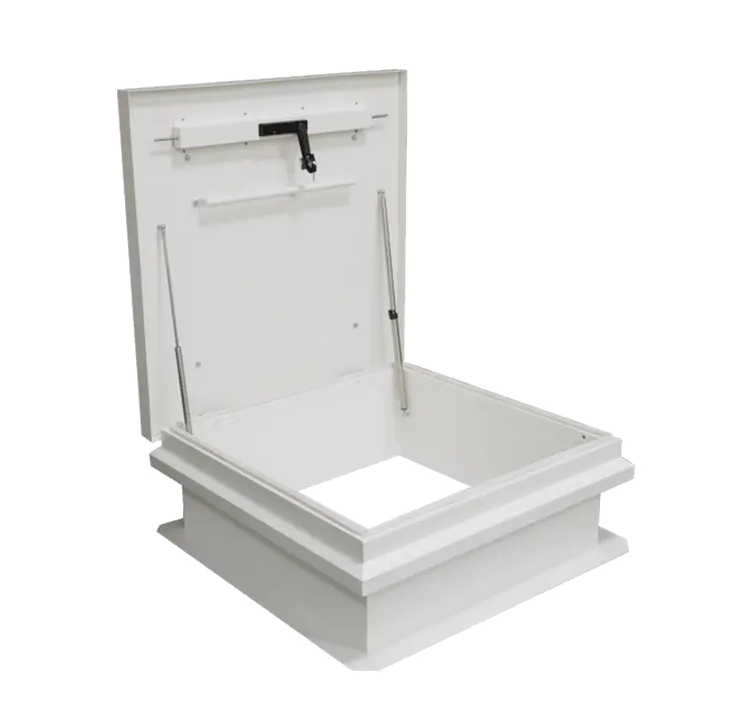

Dachluken

Dachluken bieten sicheren, wetterfesten Zugang zu Dächern für die Wartung von Heizungs-, Lüftungs- und Klimatechnik, Antennenwartung und Notausgänge. Sie müssen wasserdicht, thermisch getrennt sein, um Kondensation zu verhindern, und stark genug sein, um Windauftrieb zu widerstehen. ANSI/SPRI WH-1 ist der Industriestandard für den Widerstand gegen Windsog auf Dachluken. Eine gut ausgestattete Dachluke verfügt über einen Druckfeder-Unterstützungsmechanismus – die meisten Modelle halten die Tür mit einem Offenhaltearm, der für Windgeschwindigkeiten von bis zu 50 Meilen pro Stunde ausgelegt ist, in einem Winkel von 75° offen.

Wand- und Deckenzugangsplatten

Diese Paneele werden verwendet, um verborgene Sanitär-, Elektro- und HVAC-Komponenten in Wohn- und Gewerberäumen zu erreichen. Trockenbau-Leistenrahmen ermöglichen es, die Platte bündig zu verputzen und passend zur umgebenden Wand zu streichen, sodass sie nahezu unsichtbar sind. Zu den Standardgrößen für Wohnräume gehören 12 × 12 Zoll, 14 × 14 Zoll und 22 × 30 Zoll (Letzteres ist gemäß den meisten Vorschriften das empfohlene Minimum für den Personalzugang).

Feuergeschützte Zugangsluken

Brandschutzluken werden nach den Standards UL 10B (Überdruck) oder UL 10C (Neutraldruck) getestet und erhalten entsprechend der umgebenden Baugruppe stündliche Bewertungen – typischerweise 1 Stunde oder 1,5 Stunden. Sie verfügen über intumeszierende Dichtungen, die sich bei erhöhten Temperaturen ausdehnen, um die Ausbreitung von Rauch und Flammen zu verhindern. Der Einbau eines Paneels ohne Brandschutzklasse in eine feuerbeständige Baugruppe stellt einen Verstoß gegen die Vorschriften dar, der zum Erlöschen der Auflistung der gesamten Baugruppe führen kann.

Luftdichte und isolierte Luken

Diese Luken werden in energieeffizienten Gebäuden und in kalten Klimazonen eingesetzt und verfügen über durchgehende Umfangsdichtungen und starre Isolierkerne mit R-Werten, die typischerweise zwischen R-5 und R-20 liegen. Bei Passivhaus- oder Netto-Null-Projekten kann eine nicht isolierte Dachbodenluke einen unverhältnismäßig großen Anteil am gesamten Wärmeverlust ausmachen – Studien zeigen, dass eine einzelne 22 x 30 Zoll große, nicht isolierte Luke so viel Wärme verlieren kann wie ein 9 Quadratfuß großer, nicht isolierter Wandabschnitt.

Zugangslukentypen im Vergleich

Wichtige Auswahlkriterien

Die Wahl der falschen Schraffur führt zu Codeverstößen, vorzeitigem Ausfall oder unzureichendem Zugriff. Bewerten Sie die folgenden Faktoren, bevor Sie ein Produkt spezifizieren.

Ladeanforderungen

Bodenluken in Fußgängerzonen benötigen eine Nutzlastkapazität von mindestens 300 Pfund. In Fahrzeugbereichen sind Luken erforderlich, die für eine H-20-Straßenlast ausgelegt sind (bis zu 32.000 Pfund pro Achse). Geben Sie immer die Lastklasse vor der Größe an, da sich die Tiefe des Strukturrahmens zwischen den Bewertungen erheblich ändert.

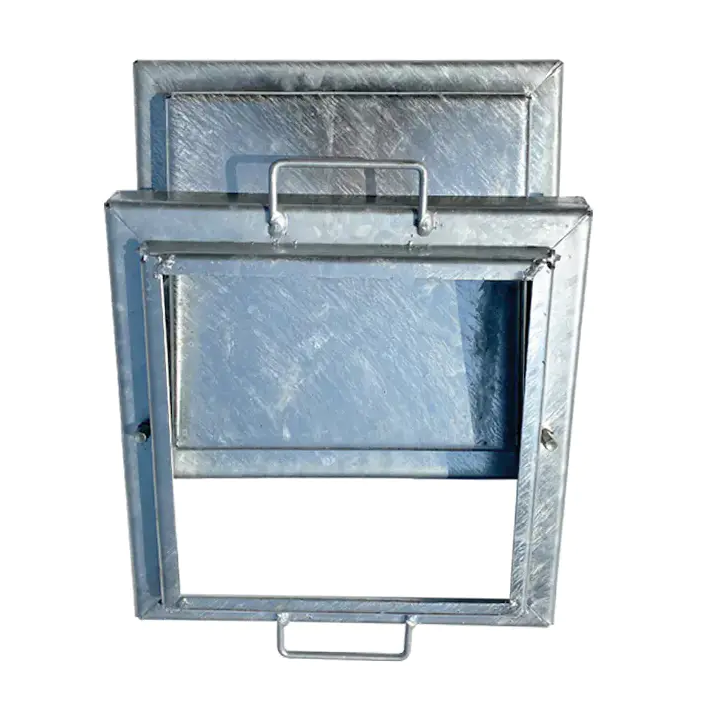

Material- und Korrosionsbeständigkeit

Die Materialauswahl hängt von der Expositionsumgebung ab:

• Stahl (feuerverzinkt): Am wirtschaftlichsten für Innen- und geschützte Außenanwendungen; Geeignet für die meisten kommerziellen Projekte.
• Aluminium: Leicht und natürlich korrosionsbeständig; bevorzugt für Küstenumgebungen und Dachanwendungen, bei denen es auf das Gewicht ankommt.
• Edelstahl (304 oder 316): Erforderlich in Lebensmittelverarbeitungsbetrieben, Meeresumgebungen und Chemieanlagen; deutlich teurer, bietet dafür aber eine jahrzehntelange Lebensdauer.
• GFK/Glasfaser: Nicht leitend und korrosionsbeständig; Wird in der Nähe von Umspannwerken oder in hochaggressiven chemischen Umgebungen eingesetzt.

Öffnungsgröße und Abstand

Für den Personalzugang muss die lichte Öffnung (nicht der Außendurchmesser des Rahmens) gemäß IBC und den meisten Gerichtsbarkeitsvorschriften mindestens 22 × 30 Zoll betragen. Der Gerätezugang muss so bemessen sein, dass er der größten Komponente entspricht, die passieren muss. Fügen Sie auf allen Seiten des Gerätegehäuses einen Freiraum von mindestens 4 Zoll hinzu. Messen Sie die grobe Öffnung sorgfältig aus; Rahmenflansche erhöhen in der Regel 2–4 Zoll pro Seite zur nominalen Lukengröße.

Sicherheit und Verriegelung

Zugangsluken in öffentlichen oder halböffentlichen Bereichen sollten mit manipulationssicheren Beschlägen ausgestattet sein. Zu den Optionen gehören Zylinderschlösser mit Schlüssel, federbelastete Fallenschlösser und Bügel für Vorhängeschlösser. In kritischen Infrastrukturen (Wasseraufbereitung, Umspannwerke) verfügen Luken häufig über Doppelverriegelungsmechanismen und Aufbruchschutzkanten. Für Dachluken, für die Ausstiegsanforderungen gelten, ist gemäß IBC Abschnitt 1010 ein Panikbeschlag vorgeschrieben, der sich von innen ohne Schlüssel öffnen lässt.

Thermische und akustische Leistung

In klimatisierten Gebäuden stellt eine nicht isolierte Luke eine direkte Energieeinbuße dar. Zur Einhaltung von ASHRAE 90.1-2022 müssen Dachboden- und Kriechkellerluken in den Klimazonen 3–8 Mindestisolationswerte erfüllen, die jetzt mit der umgebenden Baugruppe übereinstimmen. Akustisch bewertete Luken – mit STC-Bewertungen zwischen 35 und 52 – werden für Aufnahmestudios, medizinische Einrichtungen und Serverräume spezifiziert, in denen Schallisolierung von entscheidender Bedeutung ist.

Best Practices für die Installation

Selbst eine gut ausgestattete Luke kann bei unsachgemäßer Installation vorzeitig ausfallen oder ein Sicherheitsrisiko darstellen. Befolgen Sie diese Richtlinien für eine zuverlässige Langzeitleistung.

Grobe Eröffnungsvorbereitung

Die Rohöffnung muss quadratisch sein und eine Lotgenauigkeit von 1/8 Zoll über 4 Fuß aufweisen. Betonrandsteine für Bodenluken sollten mindestens 28 Tage lang aushärten, bevor der Rahmen angebracht wird, oder verwenden Sie nicht schrumpfenden Fugenmörtel, um Lücken zu füllen. Bei Dachluken muss die Randsteinhöhe gemäß den NRCA-Richtlinien mindestens 8 Zoll über der fertigen Dachoberfläche liegen, um das Eindringen von Wasser zu verhindern.

Einchoring and Frame Setting

Einchor bolts or weld plates must be sized to transfer the design loads into the surrounding structure. A common error is anchoring floor hatch frames to non-structural topping slabs rather than the structural slab beneath — this can result in frame settlement or rotation under load. For masonry applications, use stainless steel or hot-dipped galvanized anchors to prevent galvanic corrosion at the connection point.

Wetterfeste Dachluken

Die häufigste Ursache für Undichtigkeiten bei Dachluken ist eher eine unsachgemäße Integration in die Dachhaut als eine defekte Luke. Die Membran sollte gemäß den Anforderungen des Dachherstellers nach oben und über den Randstein reichen – normalerweise mit einem vertikalen Schenkel von mindestens 6 Zoll. An allen Ecken und Nähten Klebeband anbringen. Verlassen Sie sich niemals ausschließlich auf Dichtungsmasse, um die Verbindung zwischen Bordstein und Deck abzudichten.

Hardware-Anpassung und -Test

Testen Sie nach der Installation alle betriebsbereiten Komponenten:

1. Stellen Sie sicher, dass sich der Deckel frei öffnet und die Haltearme im angegebenen Winkel ordnungsgemäß einrasten.
2. Vergewissern Sie sich, dass alle Schlösser mit den mitgelieferten Schlüsseln reibungslos funktionieren.
3. Überprüfen Sie, ob der Deckel flach schließt und die Umfangsdichtungen gleichmäßig zusammendrücken.
4. Passen Sie bei federunterstützten Luken die Federspannung so an, dass zum Öffnen des Deckels nicht mehr als 30 Pfund Kraft erforderlich sind (gemäß ANSI/BHMA A156.19-Richtlinien).
5. Dokumentieren Sie die Installation mit Fotos und notieren Sie das Lukenmodell, die Größe und die Hardwaredetails für die Wartungsakte des Gebäudes.

Wartungsplan und Inspektionspunkte

Zugangsluken werden bei der routinemäßigen Gebäudewartung oft übersehen, was zu festsitzenden Scharnieren, korrodierten Rahmen und beschädigten Dichtungen führt – und das alles im ungünstigsten Moment entdeckt. Ein strukturiertes Inspektionsprogramm verhindert Notausfälle.

Vierteljährliche Kontrollen

• Schmieren Sie Scharniere und Verriegelungsmechanismen mit einem trockenen PTFE-Schmiermittel (vermeiden Sie Schmiermittel auf Ölbasis, die Staub anziehen).
• Überprüfen Sie die Dichtungen auf Risse, Druckverformungsreste oder fehlende Abschnitte.
• Stellen Sie sicher, dass die Haltearme richtig einrasten und loslassen.

Einnual Checks

• Überprüfen Sie die Rahmen-Untergrund-Verbindungen auf Korrosion oder Lockerung.
• Überprüfen Sie bei Dachluken die Randeinfassung und die Membranüberlappung auf Abheben, Risse oder Ablösung – Über 60 % der Lecks in Dachluken haben ihren Ursprung an Anschlusspunkten für die Anschlussbleche , nicht am Deckel selbst.
• Testen Sie feuerfeste Luken auf ihre Selbstschließfunktion und vergewissern Sie sich, dass die intumeszierenden Dichtungen intakt sind.
• Bestätigen Sie, dass die Schließzylinder den richtigen Schlüssel akzeptieren und nicht durch nicht konforme Hardware ersetzt wurden.

Wann ist ein Austausch statt eine Reparatur sinnvoll?

Ersetzen Sie eine Luke, wenn: der Rahmen durchgehende Korrosion oder strukturelle Verformung aufweist; die Tür schließt nach Beschlageinstellung nicht mehr bündig; das Brandschutzkennzeichen fehlt oder ist unleserlich (die Baugruppe verliert ihre UL-Zulassung); oder die Luke ist älter als die aktuellen Vorschriften für Ihre Belegung. Die Wiederbeschaffungskosten einer handelsüblichen Standardluke – in der Regel 200 bis 1.500 US-Dollar je nach Typ und Größe – sind weitaus geringer als das Haftungsrisiko einer nicht konformen oder ausgefallenen Einheit.

Häufige Fehler, die es zu vermeiden gilt

Erfahrene Auftragnehmer und Facility Manager stoßen immer noch auf dieselben wiederkehrenden Fehler. Wenn Sie sie im Voraus kennen, werden kostspielige Nacharbeiten vermieden.

• Angabe nach Nennmaß ohne Bestätigung der lichten Öffnung: Eine „24 × 24“-Bodenluke darf nach dem Rahmen nur eine lichte Öffnung von 21,5 × 21,5 Zoll haben. Überprüfen Sie immer die freie Öffnung im Produktdatenblatt.
• Einsatz einer Innenverkleidung im Außenbereich: Standard-Trockenbauplatten sind nicht für die Einwirkung von Feuchtigkeit ausgelegt. Selbst ein überdachter Außenbereich erfordert mindestens eine Einheit aus verzinktem Stahl oder Aluminium mit einer EPDM-Dichtung.
• Ignorieren des UL-Labels auf feuerbeständigen Baugruppen: Der Ersatz durch ein „ähnliches“, nicht aufgeführtes Produkt führt zum Erlöschen der Montagebewertung und führt zu einer Haftung im Falle eines Brandschadensanspruchs.
• Dachausstiege ohne Absturzsicherungsplan einbauen: OSHA 1926.502 erfordert einen Schutz für Dachöffnungen während der Installation. Auch eine Dachluke allein erfüllt nicht die Leitplankenanforderung für ungeschützte Kanten – oft sind separate Geländer oder Sicherheitskäfige erforderlich.
• Vergessen, sich mit dem Dachdecker abzustimmen: Lukenränder müssen vor dem Einbau der Membran angebracht werden. Der nachträgliche Einbau eines Randsteins in eine fertige Membran beeinträchtigt fast immer die Wasserdichtigkeit.

Zugangsklappen in bestimmten Anwendungen

Wohnhäuser

Im Wohnungsbau sind die kritischsten Lukenstandorte der Dachboden (mindestens 22 × 30 Zoll lichte Öffnung gemäß IRC R807.1), Kriechkeller (mindestens 18 × 24 Zoll gemäß IRC R408.4) und Zugangsklappen zu Bad oder Küche hinter Sanitärventilen. Isolierte Dachbodenluken mit einem R-Wert, der der umgebenden Isolierung entspricht, reduzieren den Wärmeverlust und werden in den Klimazonen 4 und höher zunehmend durch Energievorschriften vorgeschrieben.

Gewerbliche und institutionelle Gebäude

Größere Gebäude basieren auf einer koordinierten Matrix von Luken, die während der Entwurfsphase geplant werden. Maschinenbauingenieure geben in der Regel als Teil der Vertragsdokumente die Positionen der Luken auf Decken- und Grundrissen an. Ein mittelgroßes Krankenhaus kann beispielsweise über 200 einzelne Zugangsklappen für Sanitär-, Gas-, Elektro- und HVAC-Systeme verfügen – jede davon ist so ausgewählt, dass sie den Leistungsanforderungen der umgebenden Baugruppe entspricht.

Industrie- und Infrastrukturanlagen

In Kläranlagen, Kraftwerken und Tunneln werden robuste Bodenluken verwendet, die so gebaut sind, dass sie dem ständigen Fußgängerverkehr, der Belastung durch Chemikalien und gelegentlich auch Fahrzeuglasten standhalten. Eingelassene Ablaufkanäle rund um den Rahmen verhindern das Eindringen von Wasser. In Szenarien, in denen der Zugang zu geschlossenen Räumen (CSE) durch OSHA 1910.146 geregelt wird, müssen die Abmessungen der Lukenöffnung und die Anfluggeometrie den Zugang mit vollständiger PSA, einschließlich umluftunabhängigem Atemschutzgerät, ermöglichen.
