Wie sollten Zugangsklappen in gewerblichen Gebäuden und bei der Instandhaltung von Standorten platziert werden?

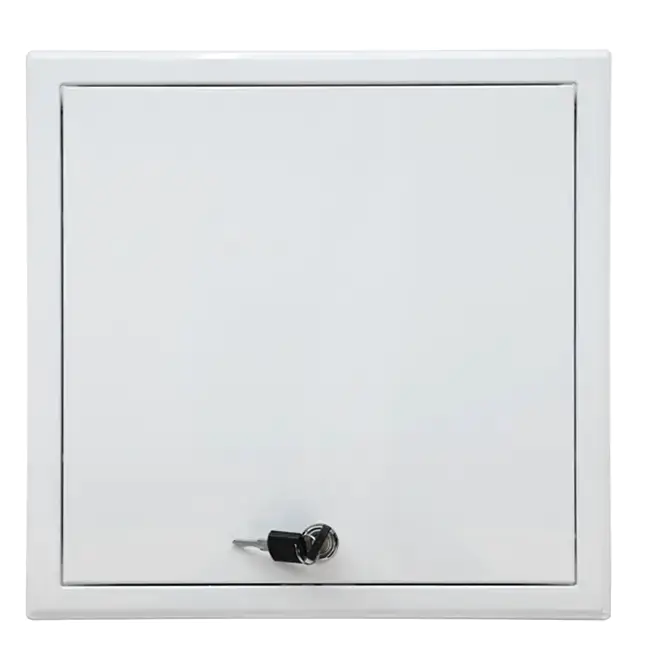

Ein Zugangsklappe erfüllt seine Aufgabe nur, wenn es am richtigen Ort landet. Ein Paneel mit hervorragender Hardware und perfekter bündiger Oberfläche stellt immer noch ein Problem dar, wenn es 15 cm von der Armatur entfernt installiert wird, für die es dienen soll, oder wenn ein festes Regal einen Monat nach der Übergabe davor festgeschraubt wird. Die Platzierung ist ebenso ein Koordinationsproblem wie ein Produktauswahlproblem – und sie wird normalerweise lange vor der Bestellung des Panels selbst entschieden.

In diesem Artikel geht es darum, wie die Platzierung von Zugangsklappen während eines gewerblichen Ausbaus geplant werden sollte, was vor dem Schließen von Wänden und Decken überprüft werden sollte und wie sich Platzierungsentscheidungen auf Wartungsteams auswirken, sobald das Gebäude in Betrieb ist.

1. Die Platzierung beginnt in der Planungsphase – bevor Wände und Decken geschlossen werden

Die Positionen der Zugangsklappen sollten direkt den MEP-Zeichnungen (Mechanik, Elektrik, Sanitär) entnommen werden und nicht nachträglich vor Ort festgelegt werden. Sobald die Trockenbauwand aufgehängt, die Deckenplatten angebracht oder die Fliesenarbeiten abgeschlossen sind, wird das Verschieben oder Hinzufügen einer Platte weitaus teurer und störender, als sie gleich beim ersten Mal korrekt festzulegen.

Aus diesem Grund funktioniert die Platzierung der Zugangsklappe am besten als koordinierte Entscheidung zwischen dem Generalunternehmer, den relevanten MEP-Subunternehmern und dem zuständigen Architekten oder Designer – und nicht als etwas, das dem Gewerk überlassen wird, das zuletzt die Mauer schließt. Bei Projekten, bei denen diese Koordinierung spät erfolgt, kommt es häufig vor, dass Panels erst nachträglich hinzugefügt werden, und zwar an einem Ort, der technisch zugänglich, aber für die dahinter liegende Ausrüstung eigentlich ungeeignet ist.

2. Die Platzierungslogik unterscheidet sich je nach Systemtyp

Wohin ein Panel gebracht werden muss – und wie groß es sein muss – hängt davon ab, was es bedient:

• HVAC-Systeme: Paneele werden typischerweise in der Nähe von Klappen, Feuer-/Rauchklappen und Registerzugangspunkten platziert und sind so dimensioniert, dass ein Techniker die Komponente erreichen und warten kann und nicht nur einen kurzen Blick darauf werfen muss.
• Sanitär: Die Schalttafeln befinden sich an Absperrventilen, Reinigungsöffnungen und Siphonstellen – Stellen, an denen ein Klempner sowohl visuellen als auch praktischen Zugang benötigt, manchmal mit Werkzeugen.
• Elektrik: Anschlusskästen, Niederspannungsgeräte und ähnliche Komponenten benötigen Schalttafeln, die so dimensioniert und positioniert sind, dass ein Elektriker arbeiten kann, ohne die umgebenden Oberflächen zu entfernen.
• Brandschutz: Sprinklersteuerventile und zugehörige Brandmeldekomponenten benötigen in der Regel eine Schalttafelanordnung, die im Notfall einen schnellen, ungehinderten Zugang und nicht nur einen routinemäßigen Zugang ermöglicht.

Jedes dieser Systeme stellt unterschiedliche Erwartungen an den Freiraum und Bewegungsspielraum, den ein Techniker vor dem Schaltschrank benötigt – ein Detail, das es wert ist, mit dem entsprechenden Gewerbe abgeklärt zu werden, anstatt davon auszugehen, dass für jedes System eine einzige Zugangslösung geeignet ist.

3. Technische Überlegungen zum Sitz eines Panels

Ein paar praktische Faktoren prägen die eigentliche Platzierungsentscheidung:

• Freier Platz vor dem Panel. Der Bereich direkt vor dem Panel muss nutzbar bleiben – genug Platz, damit eine Person die Tür öffnen, hineingreifen und arbeiten kann, ohne dass etwas wie ein Kanalverlauf, ein Strukturelement oder eine eingebaute Vorrichtung im Weg ist.
• Höhe und Reichweite. Schalttafeln für Geräte, die regelmäßig manuell betätigt werden müssen (Ventile, Dämpfer), werden im Allgemeinen in einer Höhe platziert, die für Routineaufgaben ohne Leiter leicht zu erreichen ist, während Schalttafeln für selteneren Zugriff höher angebracht werden können.
• Wand- oder Deckenmontage. Bei an der Decke montierten Paneelen muss berücksichtigt werden, was sich über dem Deckenraster befindet (Rohrleitungen, Rohrleitungen, Sprinklerrohre), damit die Öffnung tatsächlich mit der Komponente übereinstimmt, die sie erreichen soll. Bei an der Wand montierten Paneelen müssen die Abstände und die Blockierung der Bolzen berücksichtigt werden.
• Die Größenbestimmung erfolgt durch die Ausrüstung, nicht durch Gewohnheit. Die Schalttafel muss groß genug sein, um die Wartung der dahinter liegenden Komponenten zu ermöglichen – ein Ventil, das gelegentlich mit Werkzeugen zugänglich ist, benötigt mehr Freiraum als eine Anschlussdose, die nur selten geöffnet wird. Die Unterdimensionierung eines Paneels, um Kosten oder Platz an der Wand zu sparen, ist einer der häufigsten Platzierungsfehler, da dadurch die Kosten in der Regel nur auf eine spätere Änderung verlagert werden.

4. Koordination der Platzierung mit allem anderen im Raum

Die Positionen der Zugangsklappen müssen mit anderen Elementen im gleichen Bereich verglichen werden, bevor die Installation einrastet:

• Struktureller Rahmen, Blockierung und Isolierung, die genau dort sitzen könnten, wo ein Paneel geplant war
• Sprinklerköpfe, Beleuchtungskörper und Diffusoren, die zu nahe an einer Schalttafelöffnung landen könnten
• Die Kanalführung ändert sich nach dem ersten Entwurf und kann dazu führen, dass sich die tatsächliche Position eines Dämpfers oder einer Spule verschiebt

Es lohnt sich auch, im Voraus darüber nachzudenken, wie der fertige Raum genutzt werden soll. Korrekt auf den Zeichnungen platzierte Paneele werden in der Praxis manchmal blockiert – hinter festen Regalen, Einbauschränken, Beschilderungen oder Geräten, die installiert werden, nachdem die Zugangsklappe bereits in der Wand ist. Das Markieren geplanter Möbel- und Ausstattungslayouts während der Koordinationsphase hilft, dies zu vermeiden.

5. Die Installationsqualität beeinflusst die langfristige Wartung

Selbst ein gut platziertes Panel kann Probleme verursachen, wenn es nicht sorgfältig installiert wird:

• Ein Paneel, das nicht rechtwinklig ausgerichtet ist oder am Rahmen nicht richtig abgedichtet ist, kann die Feuer-, Schall- oder Luftdichtigkeit der Baugruppe, in der es installiert ist, beeinträchtigen – was bei feuerbeständigen Wänden und Decken am wichtigsten ist.
• Die Ausrichtung der Scharniere und die Drehrichtung der Tür sollten sich an der Raumnutzung orientieren, damit die offene Tür weder einen Gehweg blockiert noch Geräte beeinträchtigt.
• Durch eine bündige, ordnungsgemäß geflanschte Installation werden kleine Lücken und unebene Kanten vermieden, die mit der Zeit zu Schäden führen können.

6. Platzierungsentscheidungen werden in die Wartungsphase übernommen

Eine gute Platzierung zahlt sich auch nach Abschluss des Ausbaus aus:

• Beschriftung und Nummerierung. An ein Beschriftungssystem (entsprechende Zeichnungen oder ein Facility-Management-Protokoll) gebundene Paneele ermöglichen es dem Wartungspersonal, schnell den richtigen Zugangspunkt zu finden, anstatt mehrere Paneele zu öffnen, um ein Ventil oder einen Anschlusskasten zu finden.
• Bestandsdokumentation. Das Führen einer genauen Aufzeichnung der Schalttafelstandorte – idealerweise in Verbindung mit den MEP-Beständen – spart Zeit bei jedem zukünftigen Serviceeinsatz, insbesondere in Gebäuden, in denen das ursprüngliche Installationsteam schon lange nicht mehr da ist.
• Routineinspektion. Scharniere, Riegel und Dichtungen sollten regelmäßig überprüft werden, da Beschläge, die häufig in stark beanspruchten Schaltschränken verwendet werden, schneller verschleißen als Beschläge hinter Schaltschränken, die selten geöffnet werden.

7. Häufige Platzierungsfehler, die es zu vermeiden gilt

• Geben Sie eine Panelgröße basierend auf dem an, was an der Wand proportional aussieht, und nicht darauf, was die Ausrüstung dahinter tatsächlich benötigt
• Die Festlegung der Schalttafelpositionen vor der Bestätigung der Kanal-, Rohr- oder Leitungsführung führt dazu, dass die Schalttafeln ihr Ziel verfehlen
• Die Panel-Koordination wird aufgeschoben, bis die Fertigstellung bereits geplant ist, was die Teams dazu zwingt, Kompromisse einzugehen statt den richtigen Standort festzulegen
• Das Übersehen geplanter Möbel-, Gehäuse- oder Geräteanordnungen führt dazu, dass ein technisch gut platziertes Panel blockiert wird

Gleichzeitige Platzierung und Produktauswahl richtig machen

Platzierung und Panel-Auswahl lassen sich leichter zusammen als einzeln vereinbaren. Ein Projekt mit mehreren nicht standardmäßigen Öffnungen – eine übergroße Spule, ein ungewöhnlicher Ventilblock, ein enger mechanischer Kanal – benötigt oft Panels in Größen, die nicht mit einem Standardkatalog übereinstimmen. Hier ist die Zusammenarbeit mit einem Hersteller, der genaue kundenspezifische Abmessungen herstellen kann, eher nützlich als optional.

Zhejiang Shunshi Intelligent Technology Co., Ltd. stellt seit 2005 in seinem nach ISO 9001 zertifizierten Werk in Zhejiang, China, Revisionsklappen und zugehörige Baubeschläge her und liefert Revisionsklappen aus Stahl, Aluminium und Kunststoff – einschließlich kundenspezifischer Größen und OEM/ODM-Optionen – an Händler und Auftragnehmer in 91 Ländern. Für Projekte, bei denen die Standardgrößen nicht mit dem übereinstimmen, auf den tatsächlich zugegriffen wird, Kontaktieren Sie Shunshi um Größen- und Platzierungsanforderungen durchzugehen, bevor die Wände geschlossen werden.
