EINE VOLLSTÄNDIGE UND NÜTZLICHE ANLEITUNG ZU TROCKENWAND-ZUGANGSPANEL-TYPEN UND INSTALLATIONSSCHRITTEN

Was ist eine Zugangsklappe für Trockenbauwände und warum ist sie wichtig?

Bei einer Trockenbau-Zugangsklappe handelt es sich um eine abnehmbare oder aufklappbare Tür, die bündig in eine Gipskartonwand oder -decke eingebaut wird und eine wartungsfähige Öffnung bietet, um an Sanitärabsperrungen, elektrische Anschlusskästen, HVAC-Klappen oder Strukturbauteile zu gelangen, ohne jedes Mal die fertige Trockenbauwand durchschneiden zu müssen. Die Auswahl des richtigen Paneeltyps und die korrekte Installation beim ersten Mal sparen Stunden an Reparaturarbeit und verhindern kostspielige Schäden an Trockenbauwänden bei jedem zukünftigen Serviceeinsatz.

Branchenschätzungen zufolge handelt es sich um eine schlecht platzierte oder falsche Größe Zugangsklappe fügt durchschnittlich 2–4 Stunden Sanierungsarbeit pro Servicebesuch hinzu. Dieser Leitfaden behandelt alle wichtigen Paneelkategorien, wichtige Größen- und Rahmenregeln sowie eine vollständige Installationsanleitung, damit Bauunternehmer und Heimwerker es sofort richtig machen können.

Die wichtigsten Arten von Zugangsklappen für Trockenbauwände

Die wichtigste Entscheidung ist es, zu verstehen, welcher Paneltyp zu Ihrem Projekt passt. Die falsche Wahl führt zu Lücken, Klappern, Codefehlern oder Panels, die sich auf engstem Raum einfach nicht öffnen lassen.

Standard-Trockenbau-Wulstflanschplatten

Dies sind die gebräuchlichsten Wohnpaneele. Ein Metall- oder Kunststoffrahmen mit Trockenbau-Wulstflansch wird in eine gerahmte Rohöffnung eingesetzt, und die Tür selbst nimmt eine Trockenbau-Einlage auf, sodass sich das Paneel nahtlos in die umgebende Wand einfügt. Typische Größen reichen von 6×6 Zoll bis 24×24 Zoll. Sie eignen sich am besten für Wände und Decken, die nach der Installation gestrichen werden und so ein nahezu unsichtbares Finish erzeugen.

Unterputz-Zugangsplatten (Schraubendreher-Verriegelung)

Unterputzpaneele verfügen über eine solide Metall- oder Kunststofftür, die genau auf gleicher Höhe mit der Wandoberfläche liegt. Ein Schraubendreherriegel mit einer Vierteldrehung hält die Tür geschlossen. Diese kommen häufig in Gewerbegebäuden, Hauswirtschaftsräumen und Technikräumen vor, wo ein unsichtbarer Abschluss weniger wichtig ist als ein schneller, mit Werkzeugen zugänglicher Zugang. Zu den handelsüblichen Größen gehören 12×12, 14×14 und 16×16 Zoll , obwohl kundenspezifische Größen weit verbreitet sind.

Brandgeschützte Zugangsplatten

Ist gesetzlich immer dann erforderlich, wenn eine Zugangsöffnung eine feuerbeständige Wand- oder Deckenbaugruppe durchdringt – zum Beispiel eine 1- oder 2-stündige Flurwand in einem Mehrfamilienhaus oder Gewerbebau. Diese Panels tragen eine UL-Zulassung (z. B. UL 10B oder UL 10C) und verwenden typischerweise eine 20-Gauge- oder schwerere Stahlkonstruktion mit intumeszierenden Dichtungen. Die Verwendung einer nicht feuerbeständigen Platte in einer feuerbeständigen Baugruppe stellt einen Verstoß gegen die Vorschriften dar, der zu fehlgeschlagenen Inspektionen und Haftungsrisiken führen kann.

Isolierte Zugangsplatten

Wird in Außenwänden, Dachbodenluken und Kriechkellerdecken verwendet, wo die Wärmeleistung wichtig ist. Ein isolierter Kern (üblicherweise starrer Polyisocyanurat- oder EPS-Schaum) wird mit dem Türpaneel verklebt. Hochwertige Isolierpaneele erreichen R-Werte zwischen R-10 und R-20 , um die Integrität der Gebäudehülle aufrechtzuerhalten. Suchen Sie nach Paneelen mit einer durchgehenden Dichtung am Umfang, um das Eindringen von Luft zu verhindern.

Putzstoppplatten (Mud-In).

Konzipiert für Furnierputz- oder Spachtelbeschichtungen anstelle von Trockenbauwänden mit Klebeband. Der Rahmen verfügt über einen breiteren Rücklaufschenkel, der als Putzestrich fungiert. Nach dem Verputzen lässt nur ein feiner Haaransatz den Plattenumfang erkennen. Sie sind die richtige Wahl für historische Sanierungsprojekte, bei denen Nassputzsysteme zum Einsatz kommen.

Abnehmbare Panelsysteme

In manchen Anwendungen – insbesondere über abgehängten Decken oder in mechanischen Schlitzen – ist eine vollständig abnehmbare Platte ohne Scharnier vorzuziehen. Diese Paneele werden in einen Rahmen eingeklemmt oder kraftschlüssig befestigt und können vollständig herausgehoben werden, sodass große Geräte oder Rohre durch die Öffnung geführt werden können. Sie sind im Industrie- und Gastgewerbebau weit verbreitet.

Abschließbare Zugangsklappen

Bei Schalttafeln in öffentlich zugänglichen Bereichen, die Schalttafeln, Gasabsperrungen oder empfindliche Bedienelemente enthalten, ist ein Schließzylinder oder ein Vorhängeschloss in die Tür integriert. Die meisten Bauvorschriften schreiben Schließbleche für öffentlich zugängliche Schaltschränke vor. Zu den Zylinderschlossoptionen gehören Standardschlüssel oder Best/Falcon-Wechselkerne für Hauptschlüsselsysteme.

Anforderungen an die Größe und den Rahmen der Zugangsklappe

Die richtige grobe Öffnungsgröße und ein solider Rahmen sind nicht verhandelbar. Ein Paneel, das in einem zu kleinen oder nicht rechtwinkligen Rahmen sitzt, lässt sich nie flach schließen oder richtig abdichten.

So ermitteln Sie die richtige Panelgröße

Die Zugangsöffnung muss groß genug sein, dass der Arm einer Person – oder idealerweise der Oberkörper einer Person – die tiefste wartungsfähige Komponente erreichen kann. Als praktische Regel gilt:

• Ventil- oder Absperrzugang (Einzelventil): Mindestens 12×12 Zoll
• Zugang zum elektrischen Anschlusskasten: Mindestens 14×14 Zoll gemäß NEC 314.29
• Reinigung der Rohrleitungen oder Zugang zur Geruchsfalle: Mindestens 18×18 Zoll
• Ganzkörpereinstieg (Kriechraumluke): Mindestens 22×30 Zoll gemäß IRC R408.4

Überprüfen Sie immer die Änderungen der örtlichen Vorschriften, da einige Gerichtsbarkeiten größere Mindestabmessungen erfordern.

Einrahmen der groben Öffnung

Die grobe Öffnung muss mit doppelten Kopfstücken und Schwellerplatten umrahmt werden, wenn sie zwischen zwei Ständern liegt, oder mit Krüppelständern und einer Blockierung, wenn sie eine einzelne Ständerbucht unterbricht. Die Rohöffnung sollte ¼ Zoll bis ½ Zoll größer sein als die angegebene Rohöffnungsabmessung des Paneels auf jeder Seite, um eine Höhen- und Lotanpassung zu ermöglichen. Verwenden Sie für jedes Rahmenelement eine Wasserwaage und ein Winkelstück – ein Paneelrahmen, der nur 1/8 Zoll außerhalb der Lotlinie montiert ist, wird beim Schließen hängen bleiben.

Überlegungen zum Bolzen- und Balkenabstand

Der standardmäßige 16-Zoll-Rahmen in der Mitte bietet Platz für Paneele mit einer Breite von bis zu 14 Zoll ohne zusätzlichen Rahmen. Bei einem 24-Zoll-Rahmen in der Mitte passen Paneele mit einer Breite von bis zu 22 Zoll in ein einzelnes Fach. Jedes Paneel, das breiter als ein einzelnes Feld ist, erfordert doppelte Rahmenelemente auf jeder Seite um die strukturelle Integrität der Wand aufrechtzuerhalten.

Für die Installation benötigte Werkzeuge und Materialien

Wenn Sie alles zusammentragen, bevor Sie beginnen, vermeiden Sie Fahrten mitten in der Arbeit zum Baumarkt und sorgen dafür, dass die Arbeit effizient voranschreitet.

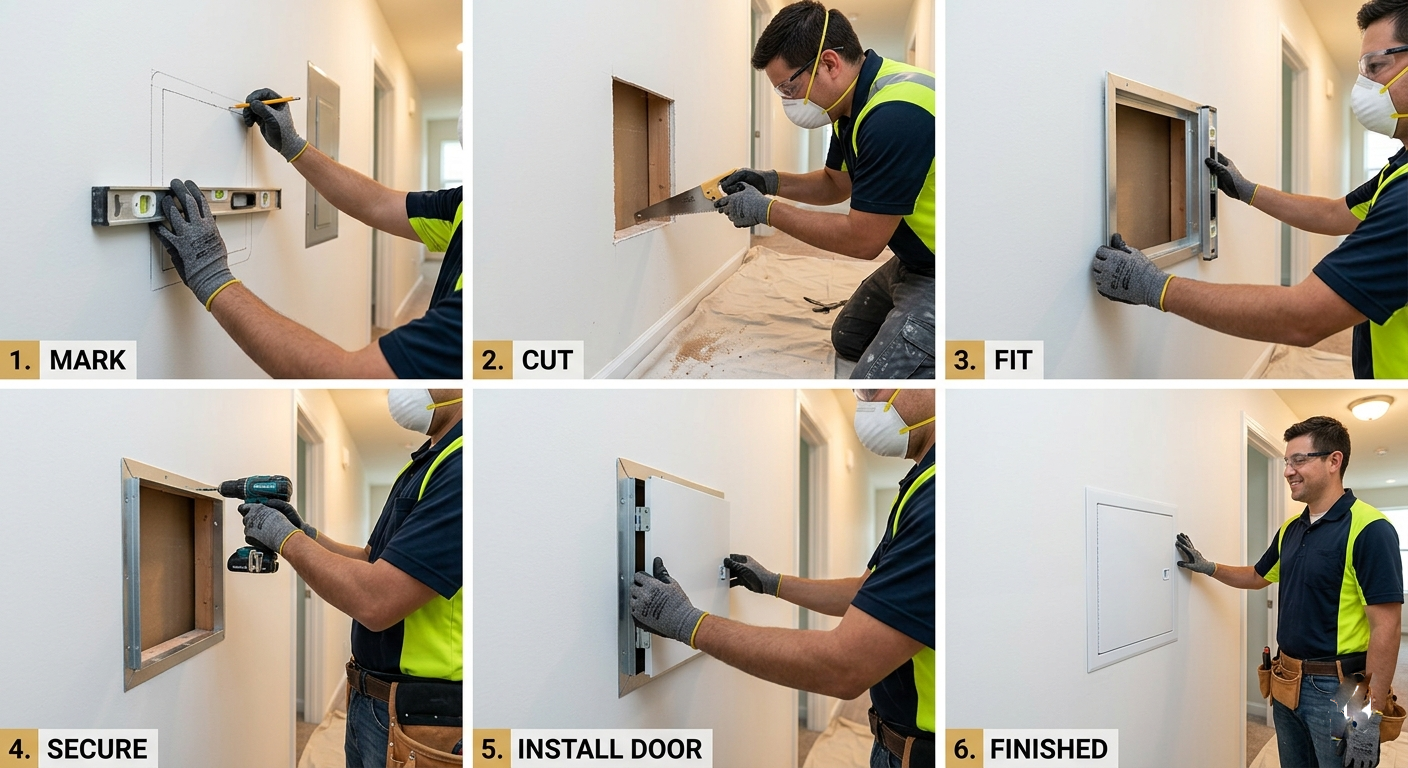

Schritt-für-Schritt-Installation der Trockenbau-Zugangsklappe

Befolgen Sie diese Schritte nacheinander. Überspringen – insbesondere beim Layout und beim Rahmen – ist die häufigste Ursache für falsch ausgerichtete Panels und Rückrufe.

Schritt 1: Suchen Sie nach Dienstprogrammen und markieren Sie die Öffnung

Verwenden Sie einen Bolzensucher und einen berührungslosen Spannungsprüfer, um sicherzustellen, dass keine stromführenden Drähte, Rohre oder Kanäle durch die geplante Schnittzone verlaufen. Markieren Sie die Mitte des Zielbauteils und legen Sie dann mit einem Bleistift und einem Rahmenwinkel die groben Öffnungsmaße fest. Überprüfen Sie die Maße vor dem Schneiden zweimal. Das Schneiden in stromführende Leitungen oder Kupferversorgungsleitungen ist gefährlich und teuer.

Schritt 2: Rahmen Sie die Öffnung ein

Wenn die Öffnung in einen vorhandenen Ständerschacht fällt, schneiden Sie zuerst die Trockenbauwand in diesem Schacht aus (Sie werden sie durch die Platte ersetzen). Installieren Sie oben und unten an der vorgesehenen Öffnung eine horizontale Blockierung – normalerweise 2×4-Holz – und nageln oder schrauben Sie sie zwischen die flankierenden Bolzen. Wenn sich das Paneel über mehr als ein Ständerfeld erstreckt, fügen Sie auf jeder Seite einen King-Bolzen und einen Trimmer-Bolzen hinzu und installieren Sie oben und unten doppelte Kopfleisten. Alle Rahmenelemente müssen bündig mit der Oberfläche der vorhandenen Ständer abschließen damit der Plattenrahmen flach sitzt.

Schritt 3: Schneiden Sie die Trockenbauwand ab

Ritzen Sie die Trockenbauwand entlang Ihrer Layoutlinien mit einem Universalmesser ein und schneiden Sie sie dann mit einer Stichsäge oder einem oszillierenden Werkzeug durch. Halten Sie die Klinge fest am Rahmen, um eine saubere, unterstützte Kante zu erhalten. Entfernen Sie das abgeschnittene Stück. Wenn die Kante der Trockenbauwand an den Seiten der Öffnung nicht unterstützt ist (kein Bolzen dahinter), fügen Sie einen 2×4-Stützblock hinzu, um dem Plattenrahmen etwas zu geben, in dem er befestigt werden kann.

Schritt 4: Stellen Sie den Panelrahmen ein

Schieben Sie den Blendenrahmen in die Öffnung. Bei Wulstflanschplatten überlappt der Flansch die Oberfläche der Trockenbauwand auf allen Seiten um ¾ Zoll. Überprüfen Sie den Rahmen auf Nivellierung und Lot. Passen Sie ggf. Unterlegscheiben an. Befestigen Sie den Rahmen mit den mitgelieferten Schrauben oder durch die vorgebohrten Löcher im Rahmen 1-5/8-Zoll-Schnellbauschrauben in Abständen von maximal 8 Zoll . Ziehen Sie die Schrauben an Kunststoffrahmen nicht zu fest an, da dies den Rahmen verbiegt und ein bündiges Schließen der Tür verhindert.

Schritt 5: Klebeband und Finish (Wulstflanschplatten)

Tragen Sie eine dünne Schicht Allzweck-Fugenmasse auf den Wulstflansch auf und betten Sie an jeder Ecke ein Netzband ein. Führen Sie die Masse 6 bis 8 Zoll über die Flanschkante hinaus aus, um einen unsichtbaren Übergang zu erzielen. Tragen Sie eine zweite Schicht auf, nachdem die erste vollständig getrocknet ist (normalerweise 24 Stunden). Vor dem Grundieren leicht mit Körnung 120 schleifen. Drei dünne Schichten führen immer zu einem flacheren Ergebnis als eine dicke Schicht.

Schritt 6: Grundieren, streichen und installieren Sie den Türeinsatz

Grundieren Sie die fertige Trockenbauwand und den Flanschbereich vor dem Streichen mit einer PVA-Trockenbaugrundierung. Schneiden Sie bei Paneelen mit einer Trockenbau-Einsatztür ein ½ Zoll großes Stück Trockenbauwand zu, damit es in die Türrahmenaussparung passt, befestigen Sie es mit den mitgelieferten Clips oder Kleber und bearbeiten Sie die Vorderseite des Einsatzes so, dass sie zur Wand passt. Hängen Sie die Tür in die Scharniere oder setzen Sie sie in den Rahmen ein und testen Sie den Riegel auf reibungslose Funktion. Die Türfläche sollte höchstens 1/16 Zoll von der umgebenden Wandoberfläche entfernt sein – Jede weitere Lücke ist sichtbar und weist auf einen Rahmen- oder Installationsfehler hin.

Installation von Brandschutzpaneelen: Zusätzliche Code-Anforderungen

Die Installation einer feuerfesten Zugangsklappe erfordert zusätzliche Schritte, die über die Standardinstallation hinausgehen. Wenn die UL-Installationsanweisungen nicht genau befolgt werden, erlischt die Auflistung und die Brandschutzklasse der gesamten Wandbaugruppe.

• Verwenden Sie nur die Art und Menge der Befestigungselemente, die in den Installationsanweisungen des UL-Produkts angegeben sind – ein Ersatz ist nicht zulässig.
• Tragen Sie intumeszierendes Dichtmittel oder feuerfeste Dichtungsmasse um den gesamten Umfang des Rahmens auf, wo er die Trockenbauwand berührt, gemäß den Anweisungen im Angebot.
• Schneiden Sie die Paneeltür oder den Rahmen nicht ab – jede bauseitige Änderung führt zum Erlöschen der Auflistung.
• Beschriften Sie das Panel mit der UL-Listungsnummer und der Feuerwiderstandsklasse, sofern die örtlichen Vorschriften dies erfordern.
• Dokumentieren Sie die Installation des Panels (Modell, UL-Nummer, Standort), um den Feuerwiderstand des Gebäudes zu dokumentieren.

Die meisten Gerichtsbarkeiten folgen dem IBC-Abschnitt 716 für Brandschutz-Zugangsplatten. Lassen Sie sich vor der Installation in einer zugelassenen Baugruppe immer von der zuständigen Behörde (AHJ) beraten.

Häufige Installationsfehler und wie man sie vermeidet

Wählen Sie zwischen Metall- und Kunststoffrahmen

Beide Materialien eignen sich gut für die richtige Anwendung. Die Entscheidung hängt von den Belastungs-, Umgebungs- und Verarbeitungsqualitätsanforderungen ab.

Rahmen aus Stahl und verzinktem Metall

Stahlrahmen sind der professionelle Standard für gewerbliche, brandgeschützte und stark frequentierte Anwendungen. Kaltgewalzter 16-Gauge-Stahl übersteht zufällige Stöße, ohne sich zu verbiegen. Verzinkte oder pulverbeschichtete Oberflächen widerstehen Korrosion in feuchten Umgebungen, beispielsweise hinter Duschwänden oder in Technikräumen. Metallrahmen nehmen Trockenbauanker auch zuverlässiger auf, wenn eine Fehlausrichtung des Rahmens einen Ankerpunkt erfordert.

Rahmen aus Kunststoff (ABS).

ABS-Kunststoffplatten sind leichter, kostengünstiger und rosten nicht – wodurch sie sich für Wohnanwendungen mit hoher Luftfeuchtigkeit wie Badezimmer und Waschküchen eignen. Sie sind nicht für feuerbeständige Baugruppen oder Decken mit einer Größe von mehr als 12 x 12 Zoll geeignet aufgrund geringerer Struktursteifigkeit. Kunststoffrahmen lassen sich leichter von einer Person installieren, da sie deutlich weniger wiegen als entsprechende Stahlpaneele.

Besonderheiten der Deckenzugangsplatte

Deckeninstallationen folgen den gleichen grundlegenden Schritten wie Wandpaneele, bringen jedoch besondere Herausforderungen mit sich: Die Schwerkraft arbeitet gegen Sie und das Paneel muss sein eigenes Gewicht über Jahrzehnte hinweg zuverlässig tragen.

• Verwenden Sie immer einen Scharnier-Stopp-Mechanismus an Deckenpaneelen, damit die Tür nicht weiter als 90 Grad auffällt und das Scharnier belastet.
• Verwenden Sie für Paneele in Decken mit einer Größe von mehr als 16 x 16 Zoll einen Stahlrahmen, der für die Verwendung an Decken geeignet ist – Kunststoffrahmen sind nicht geeignet.
• Bringen Sie bei Paneelen in schalldämmenden Baugruppen eine durchgehende Raupe akustischen Dichtmittels zwischen dem Paneelrahmen und der Decken-Trockenbauwand an.
• Benutzen Sie zwei Personen für Platten, die größer als 14 x 14 Zoll sind – eine zum Halten, eine zum Befestigen.
• Für Dachbodenzugangsluken verlangt das IRC ein Minimum Isolationswert R-30 über der Luke in Klimazone 3 und höher.

Wartung und Langzeitpflege

Eine ordnungsgemäß installierte Zugangsklappe für Trockenbauwände erfordert nur minimale Wartung, aber eine schnelle jährliche Überprüfung verhindert, dass kleine Probleme zu teuren Problemen werden.

• Überprüfen Sie jährlich die Scharnierstifte und Verriegelungsmechanismen. Tragen Sie einen Tropfen Maschinenöl auf, wenn sich die Scharniere steif anfühlen.
• Überprüfen Sie die Umfangsdichtung an isolierten und feuerbeständigen Paneelen auf Risse oder Kompressionsverluste. Tauschen Sie Bläh- oder Schaumstoffdichtungen alle 10 Jahre oder bei sichtbarer Abnutzung aus.
• Streichen Sie die Türfront nach jedem Neuanstrich des Raums mit der Farbe der umgebenden Wand neu, um das bündige Erscheinungsbild beizubehalten.
• Lackieren Sie niemals eine geschlossene Platte. Wenn die Tür versehentlich bis zum Rahmen gestrichen wurde, ritzen Sie die Farblinie mit einem Universalmesser ein, bevor Sie den Riegel aufbrechen.
• Stellen Sie nach allen Klempner- oder Elektroarbeiten hinter der Verkleidung sicher, dass die Tür immer noch bündig schließt und der Riegel sauber einrastet, bevor Sie die Arbeit als abgeschlossen bezeichnen.

Kurzanleitung: Auswahl des Paneltyps nach Anwendung
